Các loại thước đo trong cơ khí phổ biến bạn nên có

Các loại thước đo trong cơ khí chủ yếu gồm thước cặp, panme, đồng hồ, thước đo cao, thước đo sâu và thước đo góc. Trong gia công cơ khí chính xác, việc lựa chọn đúng dụng cụ đo lường là yếu tố then chốt để kiểm soát dung sai, giảm phế phẩm và đảm bảo chi tiết đạt tiêu chuẩn lắp lẫn. An Khánh phân tích chức năng, ứng dụng thực tế và tiêu chí lựa chọn từng loại thiết bị đo cơ khí, giúp kỹ thuật viên có cơ sở quyết định chính xác ngay tại xưởng.

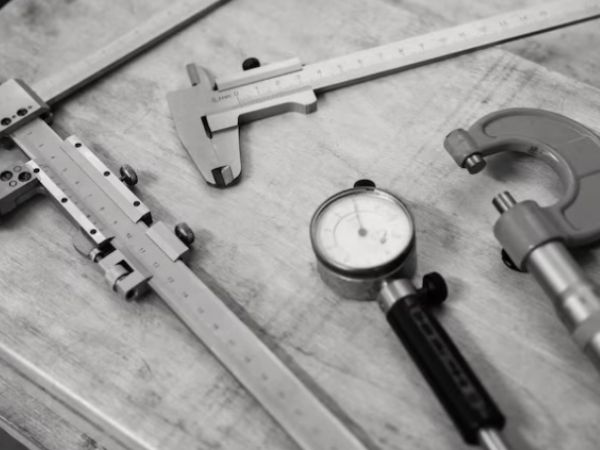

Tìm hiểu dụng cụ đo và các loại thước đo trong cơ khí

Tổng quan về các loại thước đo trong cơ khí và vai trò trong gia công

Dụng cụ đo cơ khí là nhóm công cụ chuyên dụng dùng để xác định kích thước, hình học và sai số của chi tiết trong suốt quá trình gia công, lắp ráp và kiểm tra chất lượng. Về mặt chức năng, thiết bị đo cơ khí chia thành bốn nhóm lớn:

• Nhóm đo kích thước tuyến tính và đường kính bao gồm thước cặp, panme, thước đo sâu, thước lá và thước cuộn.
• Nhóm đo kiểm hình học và sai số gồm đồng hồ so, đồng hồ đo lỗ và calip kiểm.
• Nhóm đo góc và khe hở có thước đo góc, căn lá.
• Nhóm dưỡng kiểm nhanh gồm dưỡng đo ren và dưỡng đo bán kính chuyên dùng để xác nhận nhanh các thông số biên dạng mà không cần đọc giá trị tuyệt đối.

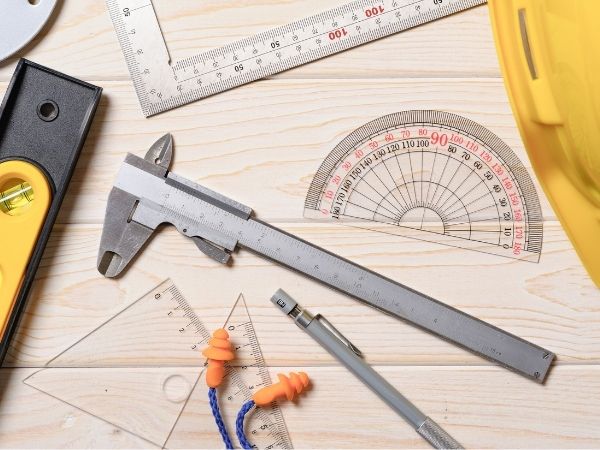

Tổng quan và vai trò của các dụng cụ đo, thước đo trong cơ khí

Thiết bị kiểm tra độ chính xác và các loại thước đo trong cơ khí đóng vai trò trực tiếp trong việc kiểm soát dung sai theo yêu cầu thiết kế, giảm tỷ lệ phế phẩm và đảm bảo tính lắp lẫn giữa các chi tiết sản xuất hàng loạt. Trong môi trường QC, kỹ sư kiểm chất lượng sử dụng các công cụ gia công cơ khí này để xác nhận rằng kích thước thực tế nằm trong dải dung sai cho phép theo tiêu chuẩn ISO hoặc TCVN tương ứng.

1. Nhóm thước đo kích thước tuyến tính và đường kính

Nhóm thước đo kích thước tuyến tính trong cơ khí bao gồm thước cặp, panme, thước đo sâu, thước lá và thước cuộn, chuyên dùng để đo chiều dài, đường kính và độ sâu với các mức độ chính xác khác nhau.

Thước cặp cơ khí và các biến thể (cơ, đồng hồ, điện tử)

Thước cặp (Vernier Caliper) là các loại thước đo trong cơ khí đa năng nhất ở xưởng, cho phép đo kích thước ngoài, kích thước trong, chiều sâu và chiều cao bậc chỉ bằng một thiết bị duy nhất thông qua các mỏ đo và thanh đo sâu tích hợp. Phân loại thước cặp gồm ba dạng chính:

• Thước cặp cơ (du xích) có độ phân giải điển hình 0,02-0,05 mm, đọc giá trị qua vạch chia, không cần pin và bền trong môi trường xưởng.
• Thước cặp đồng hồ hiển thị giá trị qua kim chỉ thị, dễ đọc hơn và phù hợp khi cần đo nhanh liên tục.
• Thước cặp điện tử có màn hình số, độ phân giải đến 0,01 mm, hỗ trợ chuyển đổi mm/inch và xuất dữ liệu tiện lợi nhưng cần bảo vệ khỏi dầu và ẩm.

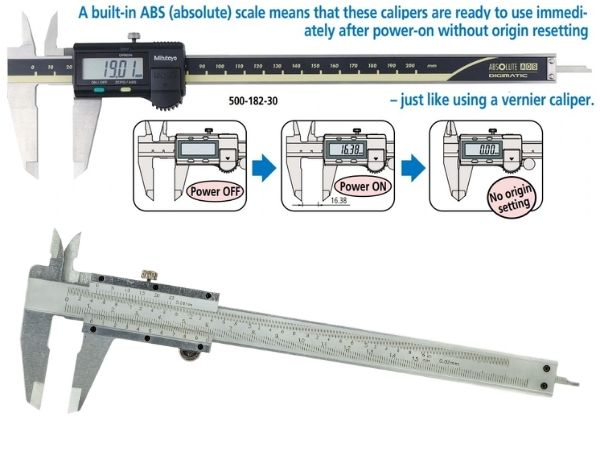

Thước cặp cơ khí và các biến thể

Panme đo ngoài, panme đo trong và đồng hồ đo độ dày

Panme đo cơ khí (Micrometer) là thiết bị đo chính xác cao hơn thước cặp, với độ phân giải điển hình 0,01 mm ở loại cơ và đến 0,001 mm ở loại điện tử, phù hợp khi dung sai thiết kế yêu cầu kiểm soát chặt chẽ. Panme hoạt động dựa trên nguyên lý vít me với mỗi vòng quay của trục chính tương ứng với một bước dịch chuyển xác định, cho phép đọc giá trị chính xác qua ống lót và vạch chia.

Các loại panme đo phổ biến gồm:

• Panme đo ngoài cơ khí dùng để đo đường kính trục, chiều dày tấm mỏng và chi tiết thành mỏng
• Panme đo trong cơ khí dùng để đo đường kính lỗ hoặc rãnh từ bên trong
• Đồng hồ đo độ dày (thickness gauge) chuyên dùng cho vật liệu tấm, màng mỏng.

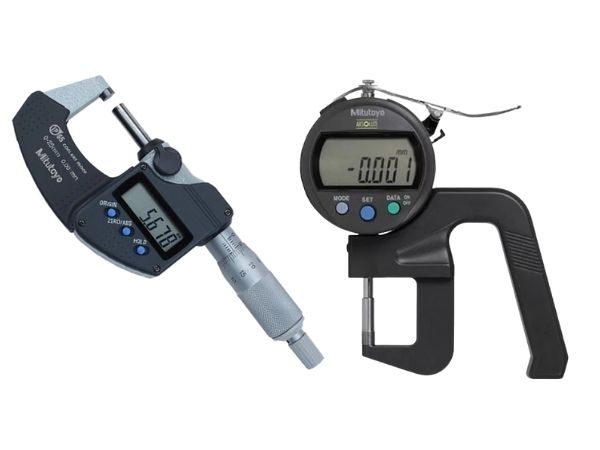

Panme đo và đồng hồ đo độ dày

Thước đo sâu, thước lá, thước cuộn trong xưởng cơ khí

Thước đo sâu chuyên dụng cho phép đo chính xác chiều sâu rãnh, lỗ bậc và hốc mà mỏ đo của thước cặp không tiếp cận được do giới hạn cấu trúc. Thước lá là các loại thước đo trong cơ khí để đo lường thủ công, đo nhanh khe hở và khoảng cách nhỏ trong sửa chữa, bảo trì. Và thước cuộn phù hợp cho đo chiều dài lớn nhưng độ chính xác thấp hơn, thường dùng trong bố trí mặt bằng xưởng hoặc đo phôi thô.

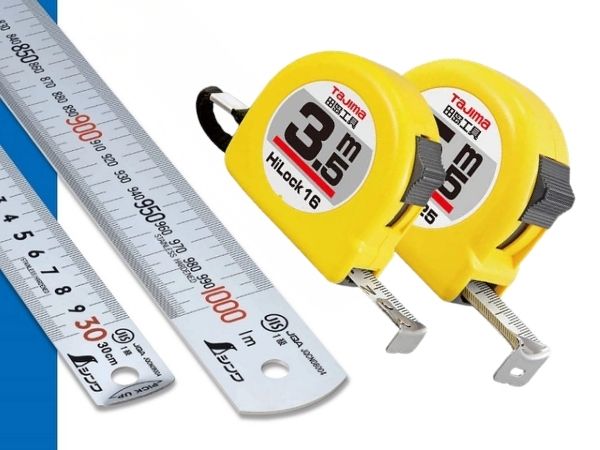

Thước lá và thước cuộn trong cơ khí

Bảng so sánh nhanh thước cặp, panme và thước đo sâu

Bảng dưới đây tóm tắt các thông số quan trọng để lựa chọn đúng thiết bị đo cơ khí cho từng tình huống gia công.

2. Dụng cụ đo góc, khe hở và dưỡng đo chuyên dụng

Dụng cụ đo góc, khe hở và các loại dưỡng đo cơ khí bao gồm thước đo góc, căn lá, dưỡng đo ren và dưỡng bán kính, được dùng để kiểm tra nhanh các thông số hình học mà thước tuyến tính không đo được trực tiếp.

Thước đo góc cơ khí và ứng dụng đo, kiểm tra góc nghiêng

Thước đo góc trong cơ khí là một trong các loại thước đo trong cơ khí dùng để xác định góc giữa hai bề mặt hoặc hai cạnh của chi tiết. Thước đo góc đơn giản có cấu tạo như thước ê-ke với thang chia độ cố định, phù hợp để kiểm tra nhanh các góc tiêu chuẩn như 45° hay 90°.

Thước đo góc vạn năng (Universal Bevel Protractor) có cơ cấu xoay linh hoạt, đọc được góc bất kỳ từ 0° đến 360° với độ phân giải đến 5' (phút cung), phù hợp cho kiểm tra góc dao phay, góc vát chi tiết và gá đặt trên máy phay. Trong thực tế xưởng gia công, thước đo góc vạn năng thường được dùng để kiểm tra góc nghiêng của dao tiện hoặc xác nhận góc mài đúng yêu cầu thiết kế trước khi đưa vào sản xuất.

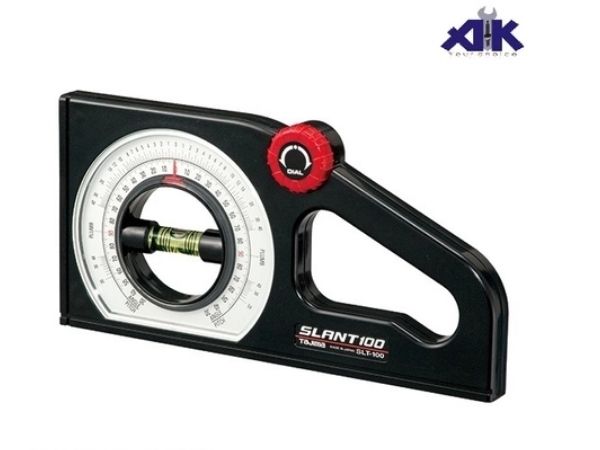

Thước đo góc cơ khí và ứng dụng đo

Căn lá, dưỡng đo ren, dưỡng đo bán kính - kiểm tra nhanh khe hở và biên dạng

Căn lá (Feeler Gauge) là bộ lá thép mỏng có chiều dày xác định, dùng để đo khe hở giữa hai bề mặt tiếp xúc. Thước đo này giúp thợ chỉnh khe hở xupap trong động cơ, kiểm tra khe hở bánh răng hoặc khe hở lắp ghép trong bảo trì máy móc.

Dưỡng đo ren (Thread Gauge) là bộ lá có biên dạng ren chuẩn, dùng để nhận dạng nhanh bước ren của bu lông, vít hoặc ren chi tiết gia công mà không cần đo bằng panme ren.

Dưỡng đo bán kính (Radius Gauge) kiểm tra nhanh bán kính bo góc của chi tiết, kỹ thuật viên chỉ cần áp dưỡng vào bề mặt và quan sát khe sáng để xác nhận bán kính đạt yêu cầu. Các dưỡng đo thuộc nhóm phương tiện đo đạc kiểm tra nhanh, đóng vai trò quan trọng trong kiểm soát chất lượng lắp ráp và sửa chữa.

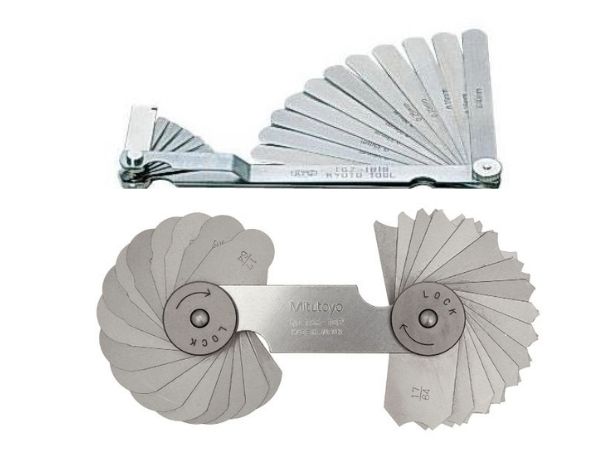

Căn lá và dưỡng đo cơ khí

3. Thiết bị đo kiểm hình học và sai số

Bên cạnh các loại thước đo trong cơ khí cụ thể, thiết bị đo kiểm hình học trong cơ khí như đồng hồ so, đồng hồ đo lỗ và calip kiểm không đo kích thước tuyệt đối mà chủ yếu kiểm tra độ lệch, độ đảo, độ tròn và sai số so với mẫu chuẩn.

Đồng hồ so cơ khí và ứng dụng trong kiểm tra sai số

Đồng hồ so cơ khí (Dial Indicator) là thiết bị kiểm tra độ chính xác theo nguyên lý đo so sánh với kim chỉ thị phản ánh độ lệch của bề mặt chi tiết so với vị trí chuẩn. Trong xưởng gia công, đồng hồ so cơ khí thường được gắn trên chân đế từ và đặt trên bàn map để thực hiện các phép kiểm tra như độ phẳng bề mặt, độ đảo trục (run-out), độ song song giữa hai mặt, và căn chỉnh gá đặt chi tiết trước khi gia công.

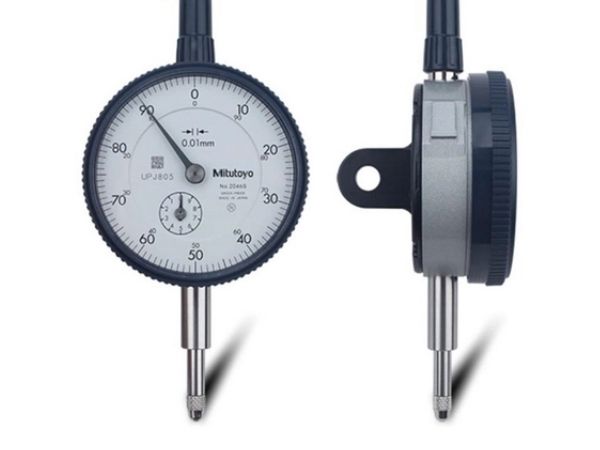

Đồng hồ so cơ khí và ứng dụng trong kiểm tra sai số

Ví dụ, khi kiểm tra độ đảo của trục sau khi tiện, kỹ thuật viên đặt đầu đo tiếp xúc với bề mặt trục, quay trục chậm và đọc biên độ dao động của kim để biết sai số hình học cần kiểm soát. Đồng hồ so điện tử có thêm khả năng lưu giá trị min/max và xuất dữ liệu, phù hợp cho môi trường QC hiện đại.

Đồng hồ đo lỗ và calip kiểm (GO/NO-GO) trong kiểm tra sản xuất hàng loạt

Đồng hồ đo lỗ là thiết bị đo kiểm chuyên dụng để xác định đường kính lỗ từ bên trong với độ chính xác cao hơn thước cặp, hoạt động bằng cách thiết lập giá trị "0" từ mẫu chuẩn (vòng chuẩn) rồi đo sai lệch thực tế của lỗ gia công.

Calip kiểm tra (dưỡng đo kiểu GO/NO-GO) là công cụ kiểm tra nhanh kích thước giới hạn, cho phép xác nhận chi tiết đạt dung sai mà không cần đọc số. Calip kiểm và dưỡng đo là nhóm dụng cụ đo lường bắt buộc trong kiểm tra sản xuất hàng loạt theo tiêu chuẩn nghề cơ khí.

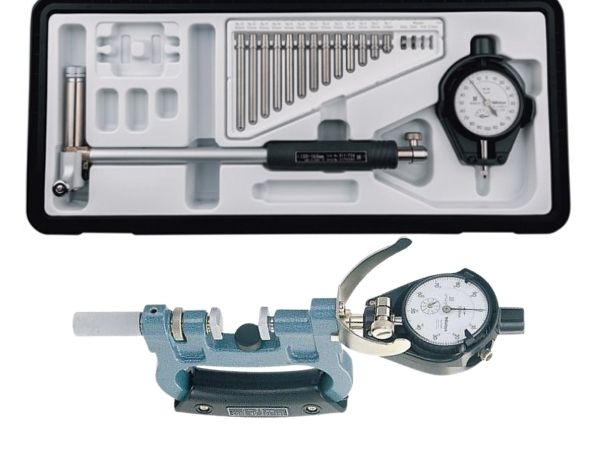

Đồng hồ đo lỗ và calip kiểm trong kiểm tra sản xuất hàng loạt

Khi nào nên dùng thiết bị đo kiểm so sánh thay vì thước đo trực tiếp?

Thiết bị đo so sánh phát huy ưu thế trong sản xuất hàng loạt khi cần kiểm tra nhanh hàng trăm chi tiết với cùng một dung sai, vì tốc độ kiểm tra cao hơn và độ lặp lại tốt hơn so với đo trực tiếp bằng các loại thước đo trong cơ khí.

Tuy nhiên, nhóm thiết bị này đòi hỏi đầu tư mẫu chuẩn, vòng chuẩn và phải hiệu chuẩn thiết bị đo định kỳ để đảm bảo độ tin cậy, dẫn đến chi phí ban đầu cao hơn nhưng tiết kiệm thời gian kiểm soát chất lượng về lâu dài.

Cách lựa chọn thiết bị đo kiểm và các loại thước đo trong cơ khí phù hợp

Lựa chọn và sử dụng các loại thước đo trong cơ khí cần dựa trên loại phép đo, dải kích thước, độ chính xác yêu cầu và điều kiện làm việc:

• Xác định rõ loại phép đo: đo ngoài, đo trong, đo sâu, đo góc hay kiểm tra sai số hình học.
• Dải đo: panme đo ngoài thường có cỡ 0-25 mm, 25-50 mm… nên cần chọn đúng cỡ phù hợp với kích thước chi tiết.
• Độ chính xác yêu cầu: dung sai ±0,1 mm trở lên có thể dùng thước cặp cơ; dung sai ±0,02 mm trở xuống cần panme hoặc đồng hồ so.
• Điều kiện môi trường: trong môi trường có dầu, nước hoặc phoi kim loại, thước cặp cơ bền hơn thước cặp điện tử. Nếu cần thước điện tử, nên ưu tiên model có chuẩn chống nước.

Bảng dưới đây giúp kỹ thuật viên và kỹ sư nhanh chóng xác định thiết bị đo lường phù hợp theo từng tình huống gia công thực tế.

Như vậy, việc hiểu rõ và lựa chọn đúng các loại thước đo trong cơ khí giúp tối ưu hóa quy trình gia công và đảm bảo dung sai tiêu chuẩn. Để hiện thực hóa mục tiêu giảm phế phẩm và nâng cao chất lượng sản phẩm, việc tìm kiếm một nhà cung cấp thiết bị đo kiểm uy tín là yếu tố quan trọng. Theo đó, An Khánh là địa chỉ chuyên cung cấp những dụng cụ đo lường và thiết bị kiểm tra cơ khí chính hãng, chất lượng cao, sẵn sàng đồng hành cùng sự chính xác trong từng bản vẽ của bạn.
