Cách sử dụng thước kẹp cơ khí chuẩn và đọc số đo chính xác

Thước kẹp cơ khí là dụng cụ đo lường quen thuộc trong ngành cơ khí, chế tạo, nhôm kính hay đồ gỗ. Tuy nhiên, không phải ai cũng nắm vững cách đọc thước kẹp cơ khí sao cho chính xác đến từng phần trăm milimet. Bài viết này của An Khánh sẽ giúp bạn hiểu rõ nguyên lý hoạt động của thước, nắm vững quy trình cách sử dụng thước kẹp cơ khí và đọc số đo từng bước, đồng thời tránh những lỗi sai phổ biến khi sử dụng.

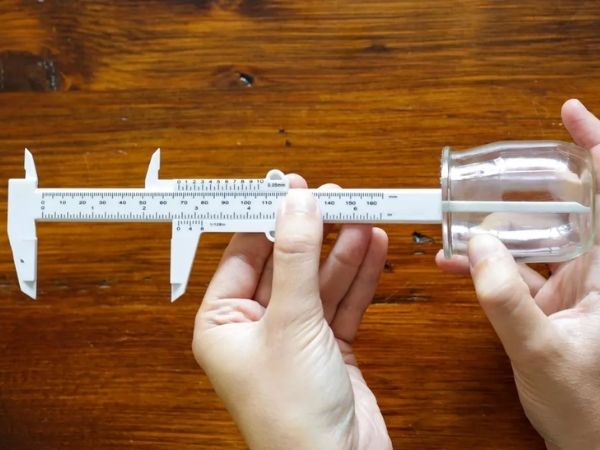

An Khánh hướng dẫn cách sử dụng và đọc thước kẹp cơ khí chính xác

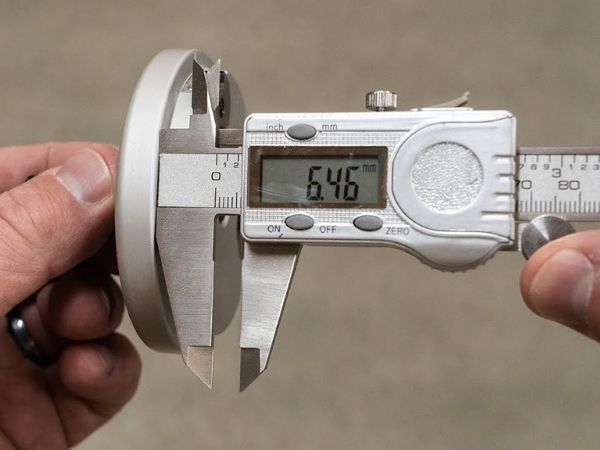

Thước kẹp cơ khí là gì? Khi nào nên dùng thước kẹp cơ khí thay vì thước điện tử?

Thước kẹp cơ khí, còn được gọi là thước cặp vernier, là dụng cụ đo chiều dài, đường kính ngoài, đường kính trong và độ sâu của vật thể. Thiết bị này hoạt động dựa trên cơ học, người dùng đọc kết quả thủ công thông qua sự kết hợp giữa vạch chia trên thước chính và vạch chia trên thước du xích. Độ chính xác của thước kẹp cơ khí thường đạt tới mức 0.02 mm, đáp ứng tốt yêu cầu của các phép đo kỹ thuật đòi hỏi sự tỉ mỉ.

Vậy khi nào nên ưu tiên cách sử dụng thước kẹp cơ khí thay vì thước điện tử hiện đại?

• Môi trường làm việc khắc nghiệt: Thước cơ khí phù hợp khi đo đạc tại các xưởng sản xuất có nhiều bụi bẩn, dầu mỡ, độ ẩm hoặc hóa chất dễ làm hỏng mạch điện tử bên trong thước điện tử.
• Không phụ thuộc vào nguồn điện: Thước kẹp cơ khí không cần pin, rất lý tưởng cho những công việc đo đạc kéo dài hoặc làm việc liên tục nhiều ngày mà không lo gián đoạn vì hết pin.
• Khi cần tiết kiệm chi phí: So với dòng điện tử, thước cơ có giá thành rẻ hơn đáng kể nhưng vẫn đáp ứng tốt các yêu cầu kỹ thuật trong phần lớn công việc đo lường.

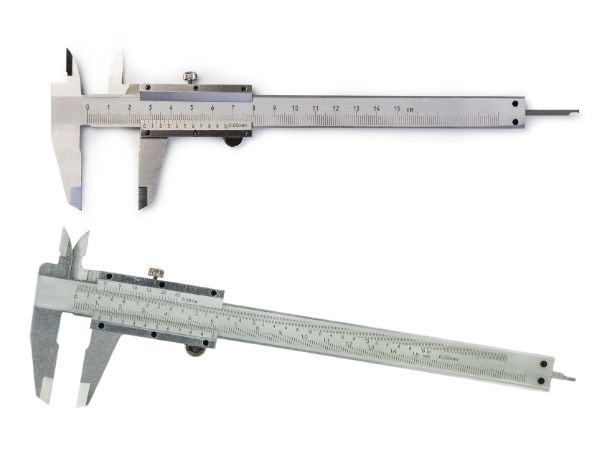

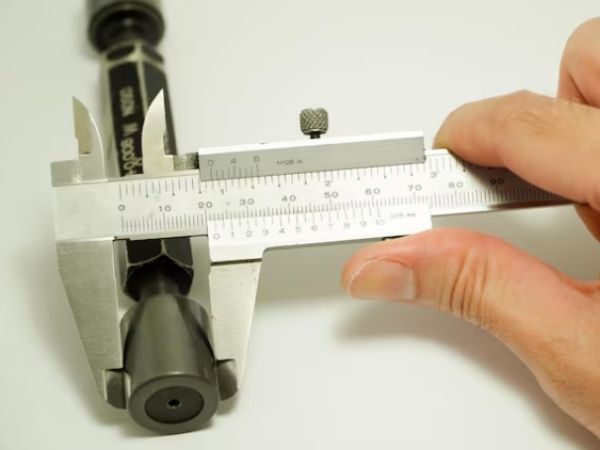

Giới thiệu về thước kẹp cơ khí

Nguyên lý hoạt động của thước du xích

Thước du xích (hay vernier scale) là bộ phận quyết định độ chính xác của thước kẹp cơ khí. Về bản chất, thước du xích là một thước phụ trượt dọc theo thước chính, có chiều dài các vạch chia ngắn hơn một chút so với thước chính. Chính sự chênh lệch nhỏ này tạo ra cơ sở để tính ra phần thập phân của kết quả đo.

Vì sao phải cộng số trên thước chính và thước phụ?

Cách đọc thước kẹp cơ khí không hiển thị trực tiếp kết quả như thước điện tử, mà được cấu thành từ hai phần: phần nguyên đọc trên thước chính và phần thập phân đọc trên thước phụ (du xích). Khi hai hàm đo tiếp xúc với vật thể, vạch số 0 trên thước phụ sẽ dừng lại tại một vị trí nào đó trên thước chính để cho biết phần nguyên.

Tuy nhiên, vì độ chia trên thước phụ lệch một khoảng rất nhỏ so với thước chính, nên phần lẻ thập phân không thể đọc trực tiếp mà phải xác định qua vạch trùng khớp. Việc cộng hai con số này lại với nhau chính là cách giúp thước kẹp cơ khí đạt được độ chính xác cao hơn nhiều so với thước thẳng thông thường.

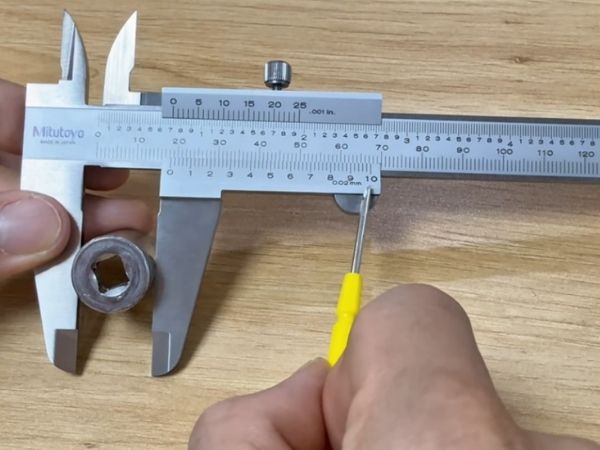

Nguyên lý hoạt động của thước du xích

Độ chia nhỏ nhất là gì?

Độ chia nhỏ nhất (hay độ chính xác) của thước kẹp cơ khí là giá trị nhỏ nhất mà thước có thể phân biệt được, thường gặp ở các mức 0.1 mm, 0.05 mm hoặc 0.02 mm. Đây cũng chính là hệ số nhân khi tính phần thập phân của cách đọc thước kẹp cơ khí.

Khoảng cách giữa hai vạch liên tiếp trên thước chính luôn là 1 mm, trong khi khoảng cách giữa hai vạch liên tiếp trên thước phụ sẽ nhỏ hơn 1 mm một khoảng đúng bằng độ chia nhỏ nhất. Ví dụ, với thước có độ chính xác 0.02 mm, khoảng cách giữa hai vạch trên du xích là 0.98 mm.

Chuẩn bị trước khi đọc và đo bằng thước kẹp

Trước khi bắt tay vào cách sử dụng thước kẹp cơ khí đo chi tiết nào, bạn nên thực hiện đầy đủ các bước chuẩn bị sau để đảm bảo cách đọc thước kẹp cơ khí không bị sai lệch:

• Kiểm tra điểm 0: Đóng kín hai hàm đo lại với nhau và quan sát xem vạch 0 trên thước chính có trùng khớp hoàn toàn với vạch 0 trên thước phụ hay không. Nếu bị lệch, cần hiệu chuẩn lại thước trước khi sử dụng.
• Làm sạch mỏ đo và vật cần đo: Bụi bẩn, dầu mỡ hoặc phoi kim loại bám trên mỏ đo và bề mặt vật thể đều có thể gây ra sai số đo. Hãy dùng khăn mềm lau sạch trước khi thao tác.
• Giữ thước đúng tư thế: Đảm bảo thước kẹp được giữ vuông góc với bề mặt vật đo, không để thước bị nghiêng hoặc xoay lệch trong suốt quá trình đo, vì điều này ảnh hưởng trực tiếp đến độ chính xác của kết quả cuối cùng.

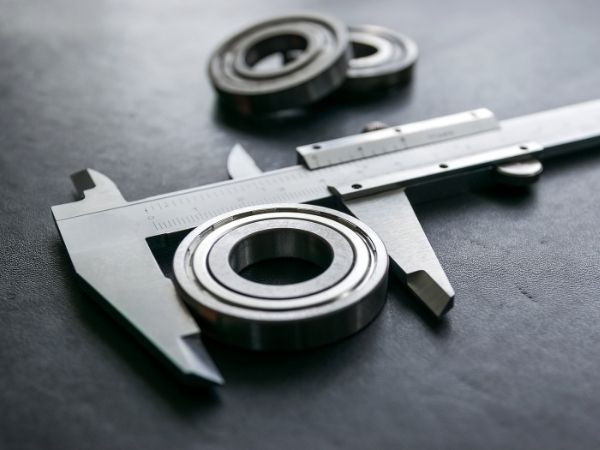

Chuẩn bị trước khi đọc và đo bằng thước kẹp

Cách sử dụng thước kẹp cơ khí đúng kỹ thuật

Thước kẹp cơ khí có bốn chức năng đo chính: đo kích thước ngoài, đo đường kính trong, đo chiều sâu và đo bậc. Mỗi chức năng có thao tác cách sử dụng thước kẹp cơ khí riêng cần lưu ý.

Đo kích thước ngoài

Người dùng đặt vật cần đo vào giữa hai hàm đo ngoài, sau đó trượt hàm di động cho đến khi cả hai hàm tiếp xúc chắc chắn với bề mặt vật thể. Bạn nên đo tại vị trí gần gốc mỏ cặp để tạo lực ổn định, tránh kẹp quá chặt làm lệch hàm đo hoặc quá lỏng khiến kết quả không chính xác. Sau khi hàm đo đã ổn định, khóa vít giữ lại rồi đọc kết quả trên thước chính và thước phụ.

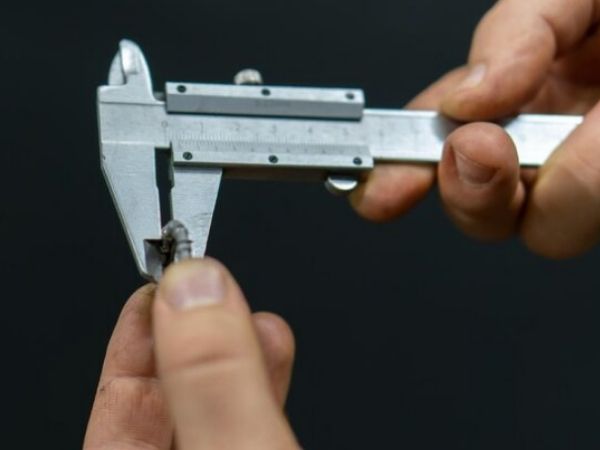

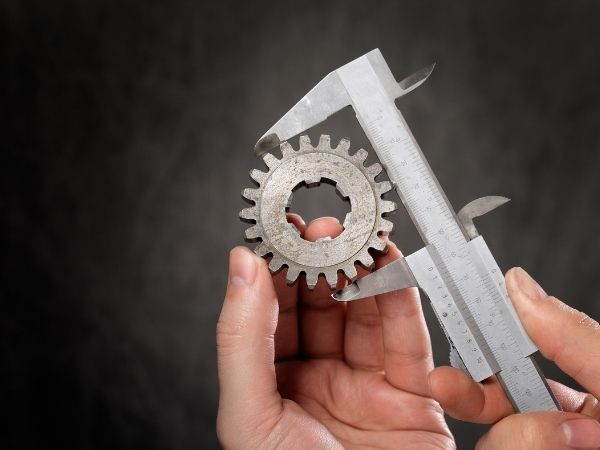

Cách sử dụng thước kẹp cơ khí đo kích thước ngoài

Đo đường kính trong

Với phép đo này, người dùng sử dụng hàm đo trong (thường nằm ở phía trên thước). Cách sử dụng thước kẹp cơ khí đúng là đưa hai hàm đo vào bên trong lỗ hoặc rãnh, sau đó trượt hàm di động ra xa cho đến khi hai mỏ đo ép sát vào thành trong của vật thể. Sau đó, bạn khóa vít giữ và đọc kết quả tương tự như cách đo kích thước ngoài.

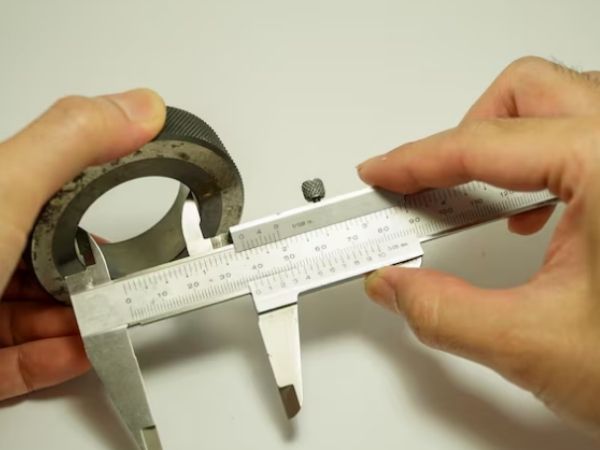

Cách sử dụng thước kẹp cơ khí đo đường kính trong

Đo chiều sâu

Mở đuôi thước để lấy thanh đo độ sâu ra, đặt thanh đo vuông góc với bề mặt và chạm sát đáy của lỗ hoặc khe cần đo. Người dùng giữ thân thước nằm ngang ổn định trên bề mặt vật thể trong suốt quá trình đo để tránh sai số do thước bị nghiêng.

Cách sử dụng thước kẹp cơ khí đo chiều sâu

Đo bậc

Sử dụng mặt đo bậc (mặt lưng) của thước thay vì thanh đo sâu, vì diện tích tiếp xúc của thanh đo sâu quá nhỏ, khó giữ thước thẳng hướng khi đo bậc. Bạn cần đưa mặt đo bậc áp vào phôi, di chuyển thanh trượt cho đến khi mặt đo chạm vào điểm cần xác định, khóa vít và đọc kết quả hiển thị trên thước.

Cách sử dụng thước kẹp cơ khí đo bậc

Cách đọc thước kẹp cơ khí chuẩn xác từng bước

Đây là phần quan trọng nhất mà nhiều người tìm kiếm khi học cách sử dụng thước kẹp cơ khí. Bạn cần thực hiện tuần tự bốn bước dưới đây để có cách đọc thước kẹp cơ khí chuẩn xác.

Bước 1: Đọc giá trị trên thước chính

Quan sát vị trí của vạch số 0 trên thước phụ (du xích) đang nằm ở khoảng nào trên thước chính. Giá trị nguyên gần nhất phía bên trái vạch 0 của du xích chính là phần nguyên (đơn vị mm) của kết quả đo.

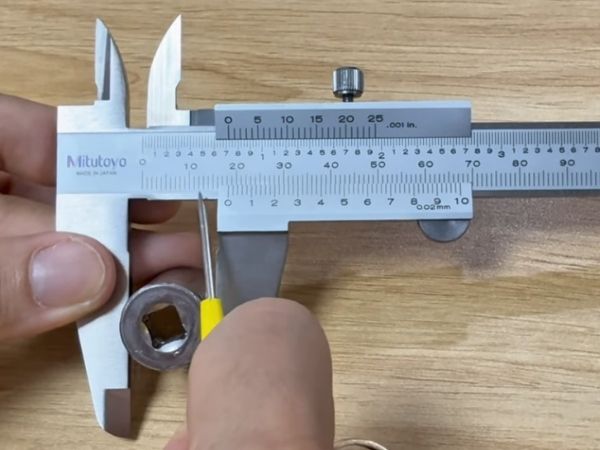

Đọc giá trị trên thước chính

Ví dụ, nếu vạch 0 của du xích nằm ngay sau vạch số 10 trên thước chính, phần nguyên ghi nhận là 10 mm.

Bước 2: Xác định vạch trùng trên thước du xích

Tiếp theo, quan sát toàn bộ các vạch chia trên thước phụ để tìm ra vạch nào trùng khớp hoàn toàn (thẳng hàng) với một vạch bất kỳ trên thước chính. Đây là bước đòi hỏi sự quan sát tỉ mỉ, tốt nhất bạn nên nhìn vuông góc với mặt thước để tránh sai số do góc nhìn (gọi là sai số thị sai).

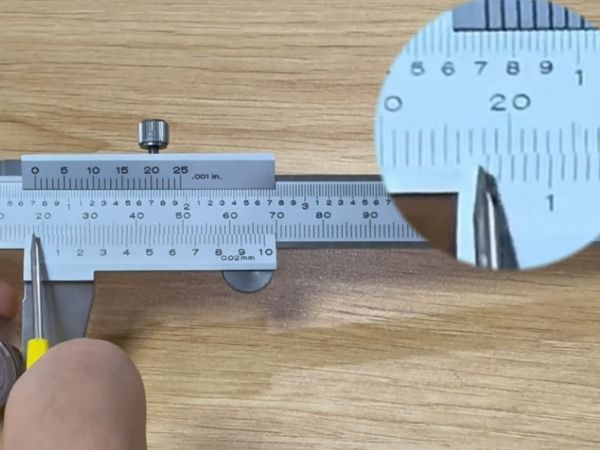

Xác định vạch trùng trên thước du xích

Bước 3: Tính phần thập phân

Sau khi xác định được vạch trùng, cách đọc thước kẹp cơ khí đúng là đếm số thứ tự của vạch đó tính từ vạch số 0 trên thước phụ, rồi nhân với độ chia nhỏ nhất của thước. Ví dụ, nếu vạch trùng là vạch thứ 4 và thước có độ chính xác 0.02 mm, phần thập phân sẽ là: 4 × 0.02 = 0.08 mm.

Bước 4: Cộng hai kết quả

Cuối cùng, cộng phần nguyên đọc được ở Bước 1 với phần thập phân tính được ở Bước 3 để ra kết quả đo hoàn chỉnh và chính xác của vật thể. Công thức tổng quát được thiết lập để bạn ghi nhận kết quả cuối cùng này vào nhật ký sản xuất như sau:

Kích thước thực tế = Phần nguyên + Phần thập phân

Tính phần thập phân và cộng hai kết quả

Ví dụ cách đọc thước kẹp cơ khí dễ hiểu

Để giúp bạn hình dung rõ ràng hơn cách đọc thước kẹp cơ khí, An Khánh sẽ đưa ra một tình huống đo đạc thực tế tại xưởng. Chúng ta sẽ tiến hành đọc chỉ số trên một chiếc thước cặp cơ khí có độ chính xác 0.02mm.

Những lỗi thường gặp khi đọc thước kẹp cơ khí

Sai số trong đo lường thường bắt nguồn từ những thói quen chủ quan của người thao tác cách đọc thước kẹp cơ khí. Việc nhận diện sớm các lỗi này giúp kỹ thuật viên chủ động phòng tránh và nâng cao tay nghề.

• Lỗi góc nhìn (Parallax Error): Người đo đặt hướng mắt nhìn xiên hoặc nhìn nghiêng so với mặt vạch chia của thước. Hướng nhìn sai lệch này làm sai lệch vị trí vạch trùng thực tế, do đó bạn phải giữ mắt vuông góc trực diện với vị trí đọc số.
• Áp dụng lực kẹp quá mạnh: Kỹ thuật viên bóp mỏ đo quá chặt vào bề mặt chi tiết cần đo. Lực ép quá lớn làm phôi bị biến dạng cơ học hoặc làm mòn các ngàm cặp chính xác của thước.
• Không sử dụng vít hãm cố định: Người đo rút trực tiếp thước ra khỏi phôi khi chưa vặn chặt vít khóa dòng di động. Sự ma sát giữa mỏ đo và phôi sẽ làm xê dịch con trượt và dẫn đến kết quả đọc bị sai lệch.
• Bỏ qua sai số điểm 0 ban đầu: Thước cặp sử dụng lâu ngày bị lệch mốc zero nhưng người dùng không hiệu chỉnh lại. Kỹ thuật viên không cộng hoặc trừ khoảng lệch ban đầu này vào kết quả cuối cùng làm sai lệch toàn bộ thông số.

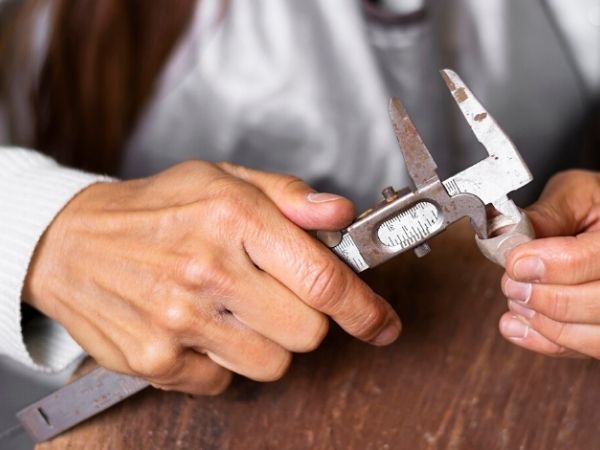

Những lỗi thường gặp khi đọc thước kẹp cơ khí

Nắm vững cách đọc thước kẹp cơ khí giúp bạn đo đạc chính xác, góp phần đảm bảo chất lượng sản phẩm và nâng cao hiệu quả công việc. Nếu bạn đang tìm một chiếc thước kẹp cơ khí chất lượng, độ bền cao và giá thành hợp lý, An Khánh sẵn sàng tư vấn giúp bạn chọn được sản phẩm phù hợp nhất với nhu cầu công việc. Liên hệ ngay với An Khánh để được hỗ trợ tư vấn chi tiết và nhận báo giá tốt!
