Các phương pháp đo kiểm trong cơ khí và dụng cụ đo chính xác

Nguyễn Đăng Khánh Tuesday, July, 2026

Đo kiểm là công đoạn không thể thiếu trong hoạt động gia công và sản xuất cơ khí. Trong bài viết dưới đây, An Khánh đây sẽ giúp bạn hiểu rõ các phương pháp đo kiểm trong cơ khí đang được áp dụng phổ biến hiện nay cũng như các dụng cụ đo chính xác thường dùng trong thực tế.

Các phương pháp đo kiểm trong cơ khí và dụng cụ đo chính xác

Đo kiểm trong cơ khí là gì? Mục đích của đo kiểm trong sản xuất

Đo kiểm trong cơ khí là hoạt động sử dụng các dụng cụ đo chuyên dụng để xác định kích thước, hình dáng, góc độ hoặc độ nhám bề mặt của chi tiết máy, sau đó so sánh kết quả với bản vẽ thiết kế tiêu chuẩn.

Mục đích chính của công tác này trong nhà xưởng nhằm:

Đảm bảo tính lắp lẫn của các chi tiết máy trong cụm lắp ráp.
Kiểm soát sai số gia công nằm trong phạm vi dung sai cho phép.
Giảm thiểu tỷ lệ hàng lỗi, hàng phế phẩm trong dây chuyền.
Nâng cao uy tín chất lượng sản phẩm của doanh nghiệp trên thị trường.

Đo kiểm trong cơ khí được thực hiện trong nhiều giai đoạn khác nhau

Các phương pháp đo kiểm trong cơ khí phổ biến

Theo đặc điểm của chi tiết và yêu cầu kiểm tra, thợ sẽ lựa chọn phương pháp đo phù hợp để đảm bảo độ chính xác và hiệu quả làm việc.

Phương pháp đo trực tiếp

Phương pháp đo trực tiếp là kỹ thuật đọc kết quả đo ngay trên vạch chia hoặc màn hình hiển thị của thiết bị. Người thao tác áp đầu đo trực tiếp lên bề mặt cần kiểm tra để lấy số liệu mà không cần tính toán trung gian.

Ưu điểm: Thao tác rất nhanh, cực kỳ đơn giản, dễ học và cho kết quả ngay lập tức tại xưởng.
Nhược điểm: Dễ bị sai số do tay nghề người đo (lực ấn, góc đặt thước) và giới hạn ở các chi tiết có hình dáng đơn giản.

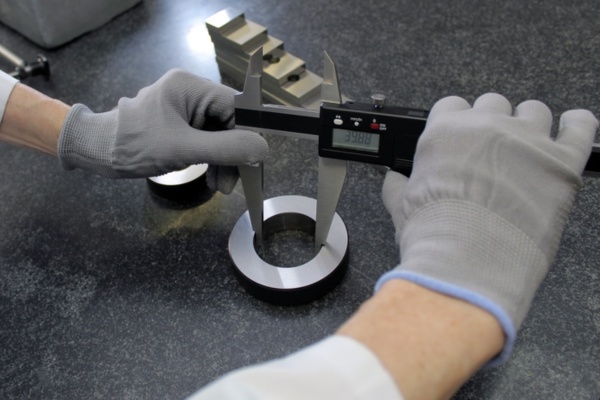

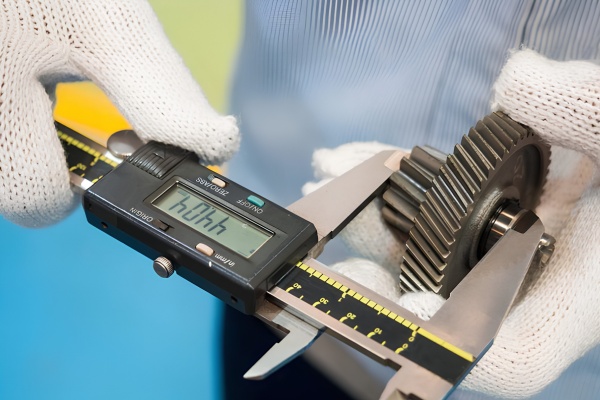

Đo trực tiếp là kỹ thuật đọc kết quả đo ngay trên màn hình hiển thị

Phương pháp đo gián tiếp

Khi gặp các góc khuất hoặc không thể đưa thiết bị vào tiếp cận trực tiếp, kỹ thuật viên sẽ áp dụng phương pháp đo gián tiếp. Cách này dựa trên việc đo các đại lượng trung gian có liên quan, sau đó dùng công thức toán học để tính ra kích thước thực tế.

Ưu điểm: Giải quyết được các vị trí có hình học phức tạp hoặc bị che lấp mà thước thường không chạm tới.
Nhược điểm: Tốn thời gian tính toán, dễ tích tụ sai số dây chuyền từ các phép đo trung gian trước đó.

Phương pháp đo so sánh

Phương pháp đo so sánh không tập trung vào việc tìm kích thước tuyệt đối mà xác định độ sai lệch của sản phẩm so với mẫu chuẩn. Sử dụng khối căn mẫu để thiết lập giá trị 0 cho thiết bị trước khi đo chi tiết.

Ưu điểm: Độ chính xác cực kỳ cao, loại bỏ được nhiều sai số hệ thống và tốc độ kiểm tra siêu nhanh.
Nhược điểm: Bắt buộc phải đầu tư chi phí cho các chi tiết mẫu hoặc khối căn mẫu chuẩn đi kèm.

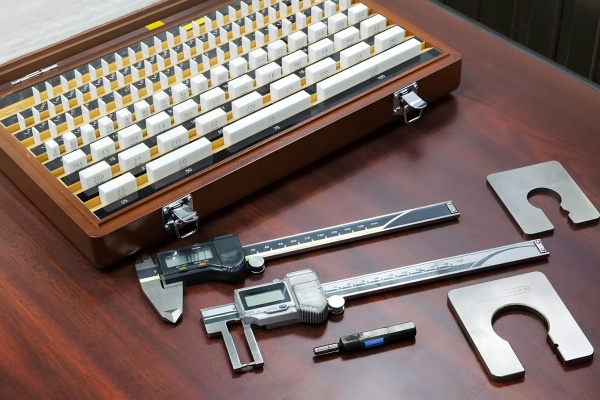

Sử dụng khối căn mẫu để thiết lập giá trị 0 cho thiết bị trước khi đo chi tiết

Phương pháp đo tiếp xúc

Đo tiếp xúc là hình thức đo đạc truyền thống khi đầu dò của dụng cụ cơ khí chạm trực tiếp vào bề mặt sản phẩm. Người đo cần sử dụng một lực ấn cơ học vừa phải để cố định thiết bị kiểm tra nhằm đạt kết quả chính xác nhất.

Ưu điểm: Kết quả đo có độ tin cậy và độ ổn định cao; dụng cụ đo rất dễ mua với chi phí đầu tư thấp.
Nhược điểm: Đầu đo bị mài mòn theo thời gian và có nguy cơ làm trầy xước các bề mặt chi tiết có độ bóng cao.

Phương pháp đo không tiếp xúc

Phương pháp đo không tiếp xúc là giải pháp công nghệ cao cho phép thu thập kích thước hình học của chi tiết mà không cần chạm vào vật thể. Hệ thống máy đo sẽ tận dụng tia laser, sóng siêu âm hoặc camera quang học để chụp chiếu bề mặt.

Ưu điểm: An toàn tuyệt đối cho sản phẩm, tốc độ quét dữ liệu siêu nhanh và đo được vật liệu siêu mềm, dễ biến dạng.
Nhược điểm: Chi phí đầu tư máy móc ban đầu rất lớn và đòi hỏi kỹ thuật viên phải có trình độ vận hành cao.

Các dụng cụ đo kiểm cơ khí chính xác thông dụng

Để áp dụng hiệu quả các phương pháp đo kiểm trong cơ khí, doanh nghiệp cần sử dụng các thiết bị đo phù hợp với từng yêu cầu công việc.

Thước cặp

Thước cặp là dụng cụ đo cơ khí thông dụng nhờ thiết kế nhỏ gọn và khả năng đo nhiều loại kích thước khác nhau.

Khả năng đo: Kích thước ngoài, kích thước trong và chiều sâu với độ chính xác từ 0.02 – 0.05 mm.

Ưu điểm:

Giá thành hợp lý.
Dễ sử dụng.
Đo được nhiều loại kích thước.

Nhược điểm:

Độ chính xác ở mức trung bình.
Dễ phát sinh sai số nếu thao tác không đúng.

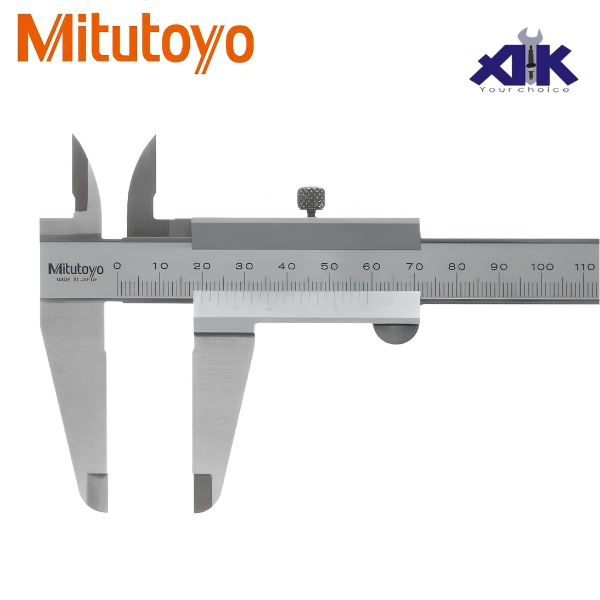

Thước cặp cơ khí Mitutoyo 530

Panme

Panme được sử dụng khi cần độ chính xác cao hơn thước cặp, đặc biệt trong gia công cơ khí chính xác.

Khả năng đo: Đường kính ngoài, chiều dày hoặc khe hở với độ chính xác từ 0.01 – 0.001 mm.

Ưu điểm:

Độ chính xác rất cao.
Hạn chế sai số do người sử dụng.

Nhược điểm:

Phạm vi đo hẹp.
Cần nhiều dải đo khác nhau cho các kích thước lớn.

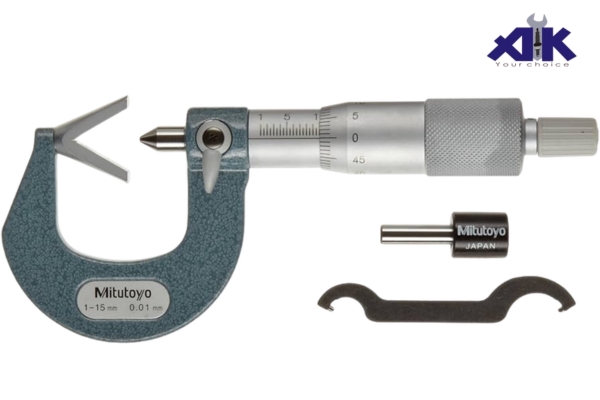

Panme cơ khí Mitutoyo 103

Đồng hồ đo

Đồng hồ đo (đồng hồ so) thường được dùng để kiểm tra sai lệch hình học và độ chính xác của chi tiết.

Khả năng đo: Độ đảo, độ phẳng, độ đồng tâm hoặc độ sai lệch với độ chia đến 0.01 mm hoặc 0.001 mm.

Ưu điểm:

Độ nhạy cao.
Phát hiện được sai lệch rất nhỏ.

Nhược điểm:

Dễ hư hỏng nếu va đập mạnh.
Cần kết hợp với chân đế từ khi sử dụng.

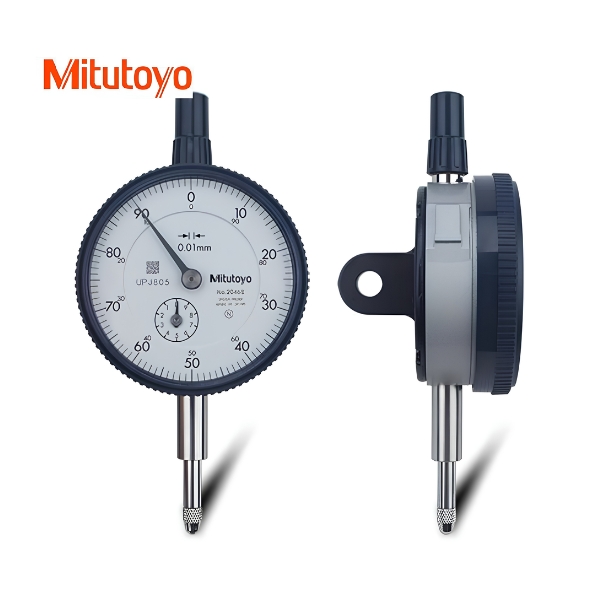

Đồng hồ so Mitutoyo 2046S

Thước đo sâu

Đây là dụng cụ chuyên dùng để đo các kích thước chiều sâu mà thước cặp thông thường khó thực hiện chính xác.

Khả năng đo: Chiều sâu lỗ, rãnh và bậc với độ chính xác từ 0.02 – 0.05 mm.

Ưu điểm:

Đo chiều sâu chính xác.
Đế rộng giúp hạn chế sai số khi đo.

Nhược điểm:

Chỉ sử dụng cho mục đích đo chiều sâu.

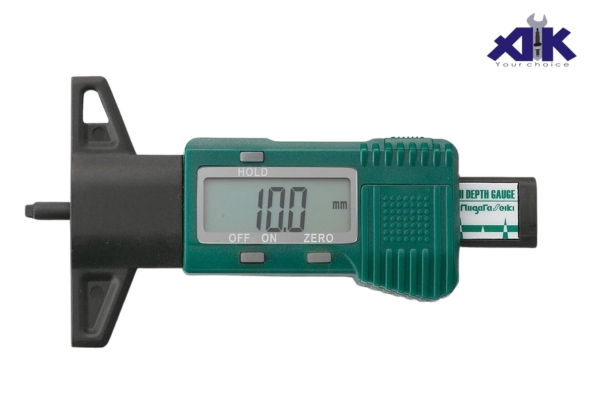

Thước đo độ sâu gai lốp DMD-25G

Dưỡng kiểm GO/NO GO

Dưỡng kiểm GO/NO GO là dụng cụ kiểm tra đạt hoặc không đạt theo dung sai quy định.

Khả năng đo: Kiểm tra nhanh lỗ, ren và trục trong sản xuất hàng loạt.

Ưu điểm:

Tốc độ kiểm tra nhanh.
Dễ sử dụng.
Phù hợp cho dây chuyền sản xuất.

Nhược điểm:

Không hiển thị kích thước thực tế.
Chỉ cho kết quả Đạt hoặc Không đạt.

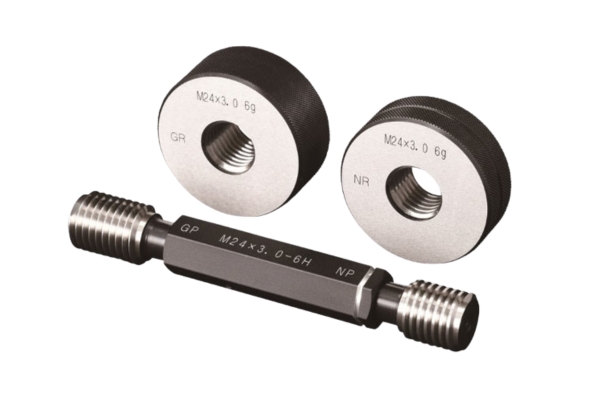

Dưỡng kiểm ren JIS GO và NO GO

Máy đo tọa độ CMM

Máy đo CMM là thiết bị đo hiện đại, có khả năng dựng mô hình 3D của chi tiết thông qua hệ thống đầu dò.

Khả năng đo: Đo các chi tiết phức tạp với độ chính xác đến đơn vị micron (µm).

Ưu điểm:

Độ chính xác rất cao.
Đo được bề mặt và hình dạng phức tạp.
Tự động hóa quá trình đo.

Nhược điểm:

Chi phí đầu tư lớn.
Yêu cầu kỹ thuật vận hành cao.

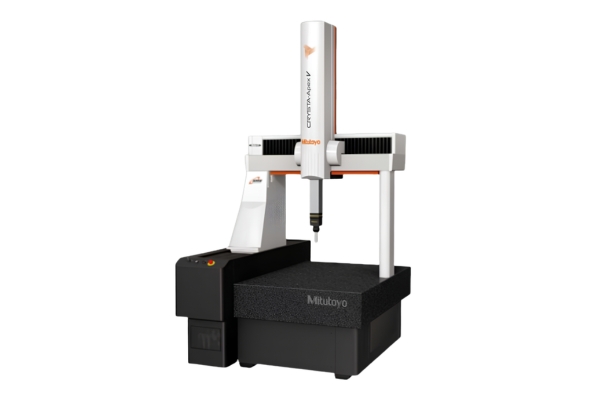

Máy đo CMM đo các chi tiết phức tạp với độ chính xác đến đơn vị micron

Máy đo biên dạng, máy đo quang học

Đây là nhóm thiết bị đo không tiếp xúc sử dụng camera và hệ thống xử lý hình ảnh để kiểm tra chi tiết.

Khả năng đo: Biên dạng, góc, bán kính và các linh kiện có kích thước nhỏ.

Ưu điểm:

Tốc độ đo nhanh.
Không làm trầy xước bề mặt chi tiết.
Phù hợp với các sản phẩm nhỏ và yêu cầu độ chính xác cao.

Nhược điểm:

Chi phí đầu tư cao.
Khó đo các vị trí sâu hoặc khuất sáng.

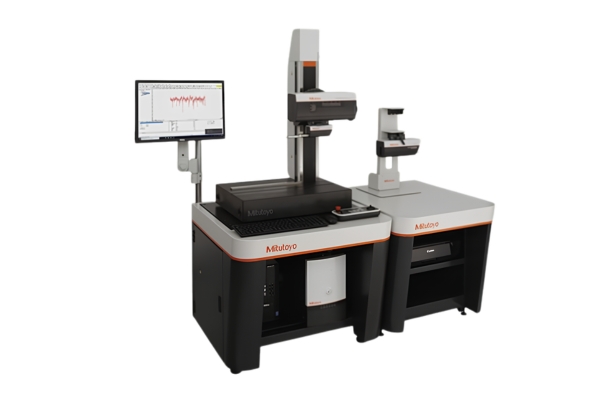

Máy đo biên dạng Mitutoyo CV-2100 Series 218

Bảng so sánh các phương pháp đo kiểm trong cơ khí

Để giúp bạn có cái nhìn tổng quan và dễ dàng lựa chọn phương án đo đạc phù hợp cho nhà xưởng, dưới đây là bảng so sánh các đặc tính cơ bản của từng phương pháp:

Phương pháp đo	Độ chính xác	Tốc độ thực hiện	Chi phí đầu tư	Ứng dụng phổ biến
Đo trực tiếp	Trung bình đến cao	Nhanh	Thấp đến trung bình	Đo kích thước đơn giản của chi tiết đơn lẻ
Đo gián tiếp	Trung bình	Chậm	Thấp	Đo góc, khoảng cách khó tiếp cận trực tiếp
Đo so sánh	Rất cao	Rất nhanh	Trung bình	Kiểm tra hàng loạt trong dây chuyền sản xuất
Đo tiếp xúc	Cao và ổn định	Trung bình	Thấp đến cao	Đo hầu hết các chi tiết cơ khí cứng
Đo không tiếp xúc	Rất cao	Siêu nhanh	Rất cao	Đo bo mạch điện tử, vật liệu mềm, dễ trầy xước

Những sai lầm thường gặp khi đo kiểm trong cơ khí

Dù sử dụng dụng cụ hiện đại, kết quả đo vẫn có thể sai lệch nếu người sử dụng mắc phải những lỗi phổ biến sau:

Không hiệu chuẩn dụng cụ trước khi đo.
Chọn sai dụng cụ đo.
Đo khi bề mặt chi tiết còn bụi bẩn hoặc dầu mỡ.
Dùng lực đo quá mạnh.
Đọc sai vạch chia.
Không kiểm tra nhiệt độ môi trường.
Sử dụng dụng cụ đã mòn hoặc hư hỏng.
Không bảo quản thiết bị đo đúng cách.

Hiểu rõ các phương pháp đo kiểm trong cơ khí và lựa chọn đúng dụng cụ đo chính xác là giúp doanh nghiệp nâng cao chất lượng bảo dưỡng. Nếu bạn đang tìm kiếm các dụng cụ đo lường chính hãng, chất lượng cao để tối ưu quy trình vận hành, hãy liên hệ ngay với An Khánh qua hotline 0985448048 để được hỗ trợ!
