Một sai sót khi thao tác với đồng hồ vạn năng không chỉ làm hỏng thiết bị đo mà còn tiềm ẩn nguy cơ mất an toàn điện. Trong bài viết này, An Khánh hướng dẫn cách sử dụng đồng hồ đo điện từ những khái niệm cơ bản nhất, đến quy trình thao tác chuẩn cho từng đại lượng đo, cách đọc kết quả chính xác, và những lỗi phổ biến cần tránh.

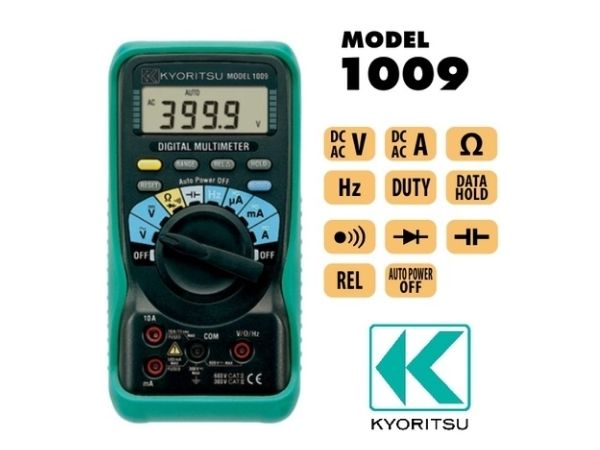

An Khánh hướng dẫn cách sử dụng đồng hồ đo điện đa năng đúng chuẩn

Đồng hồ đo điện là gì? Các loại đồng hồ đo điện phổ biến

Đồng hồ đo điện đa năng, còn gọi là đồng hồ vạn năng hay VOM (Volt-Ohm-Milliammeter), là thiết bị đo tích hợp nhiều chức năng trong một gồm đo điện áp, đo dòng điện, đo điện trở và kiểm tra thông mạch. Nhờ tính đa dụng này, chiếc đồng hồ nhỏ gọn trở thành công cụ không thể thiếu với thợ điện, kỹ thuật viên điện tử và cả người dùng gia đình muốn tự kiểm tra thiết bị điện trong nhà.

Trên thị trường hiện có hai dòng đồng hồ đo điện chính, mỗi loại phục vụ một nhóm nhu cầu khác nhau:

Đồng hồ vạn năng kim (đồng hồ analog): Hiển thị kết quả bằng kim chỉ trên cung chia độ. Loại này được dân kỹ thuật ưa chuộng khi kiểm tra nhanh linh kiện bán dẫn như transistor, đi-ốt, vì kim di chuyển giúp quan sát trực quan chiều biến thiên của tín hiệu.
Đồng hồ vạn năng số (đồng hồ digital): Hiển thị kết quả bằng màn hình số, cho độ chính xác cao và dễ đọc giá trị. Nhiều mẫu còn tích hợp thêm chức năng đo tụ điện, đo tần số, đo nhiệt độ.

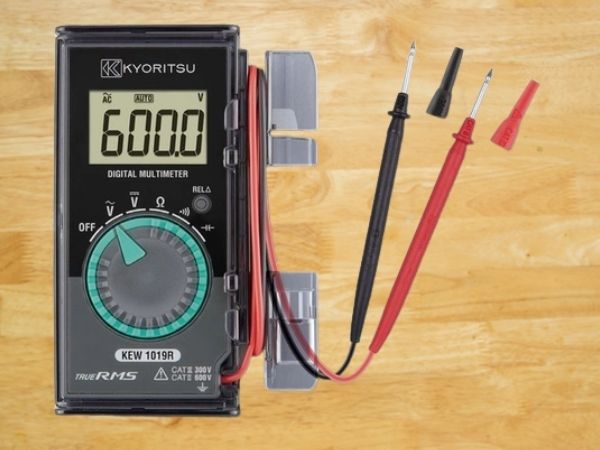

Giới thiệu tổng quan đồng hồ đo điện

Chuẩn bị trước khi sử dụng đồng hồ đo điện

Trước tìm hiểu cách sử dụng đồng hồ đo điện, bạn cần chuẩn bị kỹ lưỡng để tránh rủi ro hỏng thiết bị hoặc sai số đo. Dưới đây là bốn việc bạn cần thực hiện:

Kiểm tra tình trạng đồng hồ: Quan sát vỏ máy, màn hình (với đồng hồ số) hoặc kim chỉ (với đồng hồ kim) có hoạt động bình thường không. Với đồng hồ số, hãy kiểm tra pin còn đủ điện áp để hiển thị rõ nét hay chưa.
Kiểm tra que đo: Que đo (dây đo) là bộ phận tiếp xúc trực tiếp với nguồn điện hoặc linh kiện cần đo. Hãy chắc chắn dây không bị đứt ngầm, đầu que không bị gỉ sét hoặc lỏng lẻo, vì que đo hỏng là nguyên nhân phổ biến gây sai số hoặc mất tín hiệu đo.
Xác định đại lượng cần đo: Xác định rõ đại lượng mục tiêu là điện áp, dòng điện, điện trở hay kiểm tra thông mạch trước khi thao tác giúp bạn chọn đúng chế độ và tránh nhầm lẫn gây hỏng thiết bị.
Chọn đúng thang đo: Tuyệt đối không sử dụng thang đo điện trở hoặc thang đo dòng điện để đo điện áp, và ngược lại. Nếu chưa chắc chắn về mức điện áp hoặc dòng điện cần đo, hãy luôn chọn thang đo cao nhất trước, sau đó giảm dần để có kết quả chính xác.

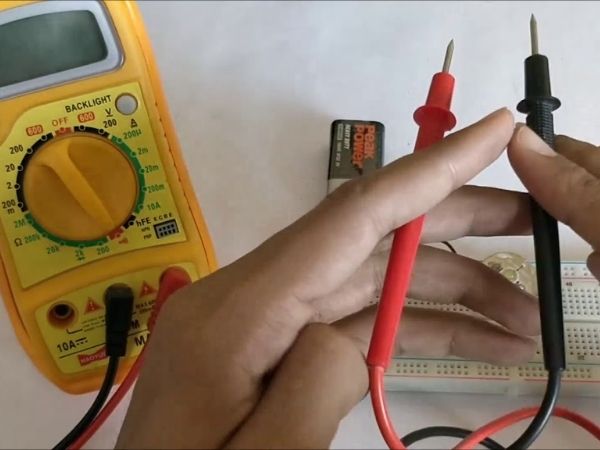

Chuẩn bị trước khi sử dụng đồng hồ đo điện

Cách sử dụng đồng hồ đo điện đúng kỹ thuật

Mỗi chức năng đo lường trên đồng hồ vạn năng đều yêu cầu một quy trình thiết lập sơ đồ mạch và vị trí núm vặn riêng. Phần dưới đây sẽ hướng dẫn bạn cách sử dụng đồng hồ đo điện chi tiết từng bước cho 7 chế độ kiểm tra thông dụng nhất.

Cách đo điện áp AC

Điện áp xoay chiều (AC) là loại điện áp phổ biến trong hệ thống điện lưới gia đình, thường ở mức 220V tại Việt Nam.

Xoay núm vặn về vị trí V~ (hoặc ACV) trên đồng hồ.
Cắm que đỏ vào cổng VΩHz, que đen vào cổng COM.
Chọn thang đo lớn hơn và gần nhất với giá trị điện áp cần đo (ví dụ đo ổ cắm 220V thì chọn thang 250V hoặc 750V tùy loại đồng hồ).
Người dùng đưa hai đầu kim đo tiếp xúc trực tiếp với hai cực của nguồn điện xoay chiều cần kiểm tra (mắc song song). Ở chế độ đo AC, bạn không cần phải phân biệt cực tính âm dương của các que đo.
Đọc kết quả hiển thị trên màn hình hoặc cung chia độ.

Lưu ý: Không bao giờ chuyển sang thang đo dòng điện hoặc điện trở khi que đo đang tiếp xúc với nguồn điện AC, vì hành động này gây hỏng đồng hồ gần như ngay lập tức.

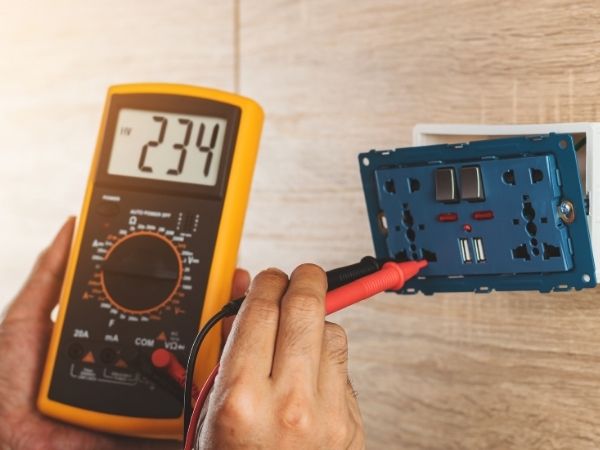

Dùng đồng hồ đo điện áp

Cách đo điện áp DC

Điện áp một chiều (DC) thường xuất hiện ở các nguồn điện nhỏ như pin, ắc quy, mạch điện tử. Cách sử dụng đồng hồ đo điện để đo điện áp DC như sau:

Xoay núm vặn về vị trí V- (hoặc DCV).
Cắm que đen vào cổng COM, que đỏ vào cổng VΩHz.
Chọn thang đo DC lớn hơn nhưng gần nhất với giá trị cần đo.
Đặt que đỏ vào cực dương (+), que đen vào cực âm (-) của nguồn điện.
Người dùng theo dõi chỉ số hiển thị trên màn hình hiển thị của đồng hồ đo. Nếu kết quả xuất hiện dấu trừ (-) ở phía trước, bạn chỉ cần đảo ngược lại vị trí tiếp xúc của hai que đo để nhận giá trị dương.

Cách đo dòng điện (A)

Đo dòng điện đòi hỏi thao tác cẩn thận hơn vì đồng hồ cần được mắc nối tiếp vào mạch, khác với đo điện áp (mắc song song).

Xoay núm vặn về thang đo dòng điện A~ (AC) hoặc A- (DC) tùy loại dòng cần đo.
Người dùng cắm que đen vào cổng COM, đồng thời cắm que đỏ vào cổng mA (nếu dòng điện nhỏ) hoặc cổng 20A (nếu dòng điện lớn).
Tắt nguồn điện của mạch cần đo trước khi đấu nối đồng hồ.
Mắc đồng hồ nối tiếp vào mạch với que đỏ về phía cực dương, que đen về phía cực âm theo chiều dòng điện chạy trong mạch.
Bật nguồn điện trở lại và đọc kết quả hiển thị.

Dùng đồng hồ đo dòng điện

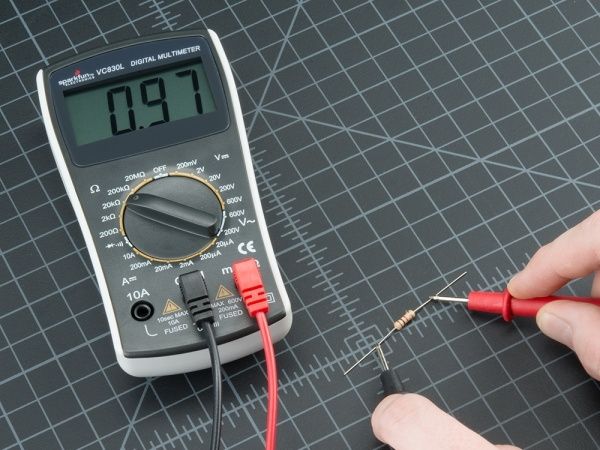

Cách đo điện trở (Ω)

Điện trở là linh kiện phổ biến trong hầu hết các bảng mạch điện tử, và cách sử dụng đồng hồ đo điện để đo điện trở giúp xác định linh kiện còn hoạt động tốt hay đã hỏng.

Xoay núm vặn về thang đo điện trở Ω.
Cắm que đen vào cổng COM, que đỏ vào cổng VΩHz.
Ngắt hoàn toàn nguồn điện của mạch hoặc linh kiện trước khi đo.
Đặt hai que đo vào hai đầu điện trở cần kiểm tra (đo song song).
Đọc kết quả và nên đo lặp lại một lần nữa để đảm bảo độ chính xác.

Lưu ý theo dải giá trị: Khi đo điện trở nhỏ (dưới 10Ω), cần đảm bảo que đo và chân linh kiện tiếp xúc tốt. Khi đo điện trở lớn (trên 10kΩ), tránh để tay chạm đồng thời vào cả hai que đo, vì điện trở cơ thể người có thể mắc song song và làm sai lệch kết quả.

Cách kiểm tra thông mạch

Chức năng thông mạch giúp bạn xác định nhanh một đoạn dây dẫn hoặc mạch điện có bị đứt hay không, rất hữu ích khi sửa chữa và bảo trì hệ thống điện.

Xoay núm vặn về thang đo điốt/thông mạch (thường có biểu tượng sóng âm thanh).
Cắm que đen vào cổng COM, que đỏ vào cổng VΩHz.
Chạm hai đầu que đo vào hai điểm của đoạn mạch hoặc đoạn dây cần kiểm tra.
Nếu đồng hồ phát ra tiếng "bíp", đoạn mạch đó thông tốt. Còn nếu không có tiếng “bíp”, mạch đang bị đứt hoặc tiếp xúc kém.

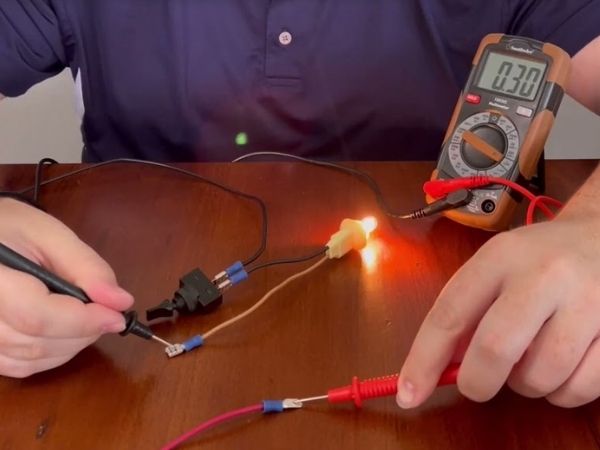

Dùng đồng hồ đo điện kiểm tra thông mạch

Cách kiểm tra diode

Cách sử dụng đồng hồ đo điện kiểm tra diode giúp phát hiện linh kiện bán dẫn còn hoạt động hay đã hỏng, đồng thời xác định đúng chiều phân cực.

Xoay núm vặn về thang đo diode.
Cắm que đen vào cổng COM, que đỏ vào cổng VΩHz.
Xác định hai cực Katot và Anot của diode. Nối que đen vào Katot, que đỏ vào Anot (đo thuận).
Đọc kết quả: giá trị khoảng 0,25 - 0,3V là diode Germani; giá trị từ 0,7V trở lên là diode Silic.
Người dùng thực hiện đảo ngược vị trí hai que đo để tiến hành kiểm tra phân cực ngược của diode. Nếu màn hình hiển thị ký tự "OL" (Open Loop), linh kiện diode của bạn vẫn đang hoạt động tốt.

Cách đo tần số (Hz)

Một số mẫu đồng hồ vạn năng số được tích hợp thêm chức năng đo tần số (Hz), hữu ích khi kiểm tra tín hiệu dao động trong mạch điện tử.

Xoay núm vặn về thang đo tần số Hz.
Cắm que đo tương tự như khi đo điện áp: que đỏ vào cổng VΩHz, que đen vào cổng COM.
Bạn đưa hai đầu que đo tiếp xúc vào hai điểm của nguồn điện xoay chiều cần xác định tần số.
Người sử dụng theo dõi và đọc chỉ số tần số dao động trực tiếp trên màn hình tinh thể lỏng.

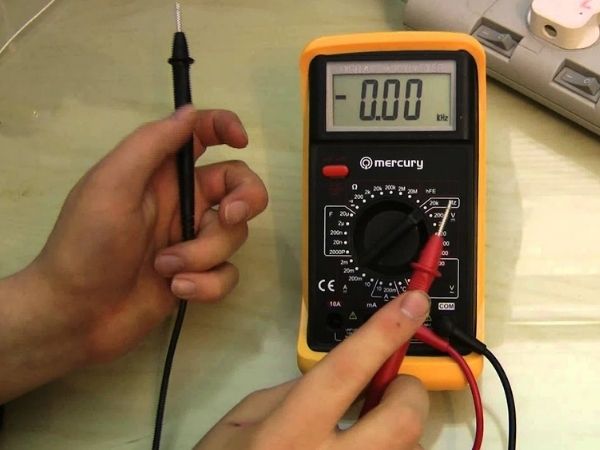

Dùng đồng hồ đo điện kiểm tra tần số

Cách đọc kết quả trên đồng hồ đo điện

Với đồng hồ vạn năng số, việc đọc kết quả khá đơn giản vì giá trị đo hiển thị trực tiếp trên màn hình LCD, kèm đơn vị tương ứng (V, A, Ω, Hz...). Bạn chỉ cần lưu ý vị trí dấu thập phân và đơn vị mở rộng (mV, mA, kΩ...) để tránh đọc sai số liệu.

Với đồng hồ vạn năng kim, cách đọc phức tạp hơn vì kết quả hiển thị qua cung chia độ, và bạn cần nhân (hoặc chia) giá trị đọc được với hệ số thang đo đang sử dụng. Công thức tổng quát là:

Giá trị thực = (Số chỉ của kim trên cung chia độ × Hệ số thang đo đang chọn)/Giá trị lớn nhất trên cung chia độ

Những lỗi thường gặp khi sử dụng đồng hồ đo điện

Sự bất cẩn trong cách sử dụng đồng hồ đo điện vạn năng có thể dẫn đến những hậu quả nghiêm trọng cho cả người và tài sản. Kỹ thuật viên cần đặc biệt lưu ý và phòng tránh những sai lầm kinh điển dưới đây để kéo dài tuổi thọ cho máy đo:

Để sai thang đo khi đo điện áp: Người dùng cắm que đo vào nguồn điện AC 220V khi đồng hồ vẫn đang ở dải đo điện trở hoặc dòng điện. Sai lầm này sẽ tạo ra một dòng ngắn mạch cực lớn chạy qua thiết bị, làm cháy các linh kiện điện trở bên trong hoặc làm nổ cầu chì bảo vệ ngay lập tức.
Không tiến hành xả tụ điện trước khi đo: Tụ điện trong các bo mạch nguồn xung thường tích trữ một lượng điện áp rất cao kể cả khi đã ngắt nguồn. Việc bạn đưa đồng hồ vào đo trực tiếp linh kiện này khi chưa xả điện sẽ khiến năng lượng phóng thẳng vào mạch đo, làm phá hủy chip xử lý của đồng hồ.
Xoay núm vặn chức năng khi que đo đang có điện: Bạn thực hiện chuyển đổi thang đo trong lúc hai đầu kim đo vẫn đang tiếp xúc với mạch điện sống. Thao tác này sẽ làm xuất hiện tia lửa điện tại các tiếp điểm cơ học bên trong núm vặn, dẫn đến mòn tiếp điểm hoặc làm chập cháy bo mạch của máy đo.

Những lỗi thường gặp khi sử dụng đồng hồ đo điện

Việc hiểu cách sử dụng đồng hồ đo điện vạn năng giúp bạn xử lý bài toán về hệ thống điện một cách an toàn và chuyên nghiệp. Bạn đang tìm kiếm những dòng đồng hồ đo điện đa năng có độ bền và độ chính xác vượt trội từ các thương hiệu uy tín? Liên hệ ngay với An Khánh để nhận tư vấn và bảng báo giá ưu đãi tốt trên thị trường ngay hôm nay!
