Hướng dẫn chi tiết cách đo và đọc thước kẹp panme chuẩn

Cách đọc thước kẹp panme dựa trên việc quy đổi các vạch chia trên thân thước thành thông số kích thước thực tế của phôi mẫu. Kỹ năng này đảm bảo tính đồng bộ cho các chi tiết cơ khí trong quá trình lắp ráp dây chuyền công nghiệp. An Khánh sẽ hướng dẫn bạn cách sử dụng thước kẹp panme chuẩn xác, từ nguyên lý cấu tạo, các bước thao tác trước khi đo, cho đến cách đọc trị số trên thước chính và thước phụ.

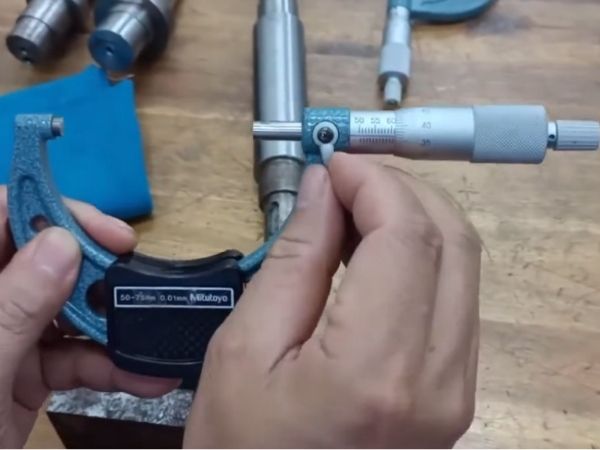

An Khánh hướng dẫn chi tiết cách đo và đọc thước kẹp panme

Thước panme là gì? Khi nào nên dùng panme thay vì thước kẹp?

Panme (hay còn gọi là thước đo vi cấp, micrometer) là dụng cụ đo cơ khí chính xác, hoạt động dựa trên nguyên lý vít me - đai ốc, cho phép đo các kích thước với độ chính xác tới 0.01 mm, thậm chí 0.001 mm với panme điện tử cao cấp. Bảng so sánh dưới đây sẽ làm nổi bật những điểm khác nhau cơ bản giữa thước kẹp tiêu chuẩn và thước panme chuyên dụng.

So với thước kẹp (caliper), panme có phạm vi đo hẹp hơn (thường chỉ trong khoảng 25 mm cho mỗi loại) nhưng bù lại độ chính xác cao hơn. Vì vậy, bạn nên ưu tiên dùng panme khi:

• Cần đo các chi tiết đòi hỏi dung sai cực nhỏ, ví dụ như trục động cơ, vòng bi, hoặc các linh kiện cơ khí chính xác.
• Kiểm tra chất lượng sản phẩm trong sản xuất công nghiệp, nơi sai số 0.01 mm cũng có thể gây lỗi hàng loạt.
• Đo đường kính ngoài, đường kính trong, hoặc độ sâu của các chi tiết nhỏ mà thước kẹp không đủ độ tin cậy.

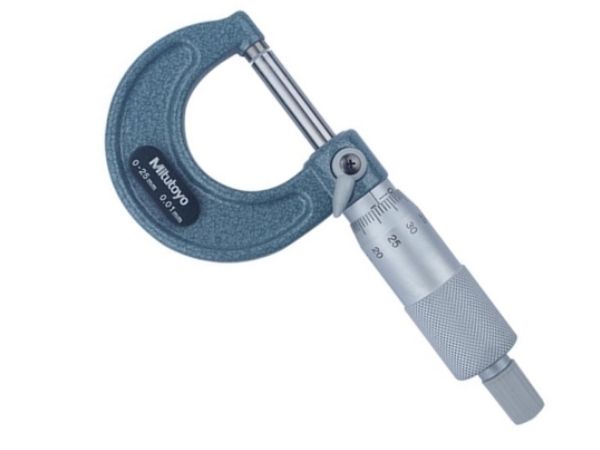

Cấu tạo và nguyên lý hoạt động của thước panme

Trước tiên bạn cần hiểu rõ các bộ phận cấu thành nên chiếc panme để có cách đọc thước kẹp panme chuẩn xác. Một chiếc panme cơ khí tiêu chuẩn bao gồm các thành phần chính sau:

• Khung chữ C (frame): Bộ phận chịu lực chính, giữ cố định toàn bộ kết cấu của thước.
• Mỏ đo tĩnh (anvil): Đầu đo cố định, tiếp xúc với một mặt của vật cần đo.
• Đầu đo động (spindle): Đầu đo di chuyển tịnh tiến khi bạn vặn núm vặn, tiếp xúc với mặt còn lại của vật đo.
• Vít hãm/chốt khóa (lock): Dùng để cố định đầu đo động tại vị trí đo, tránh sai lệch khi đọc kết quả.
• Thân thước chính (sleeve): Bộ phận khắc các vạch chia mm và 0.5 mm, dùng để đọc phần số nguyên.
• Thân thước phụ/ống động (thimble): Bộ phận xoay quanh thân thước chính, khắc 50 vạch chia, mỗi vạch tương ứng 0.01 mm.
• Núm vặn/tay xoay (ratchet knob): Giúp kiểm soát lực vặn đồng đều, tránh siết quá chặt làm sai lệch kết quả đo.

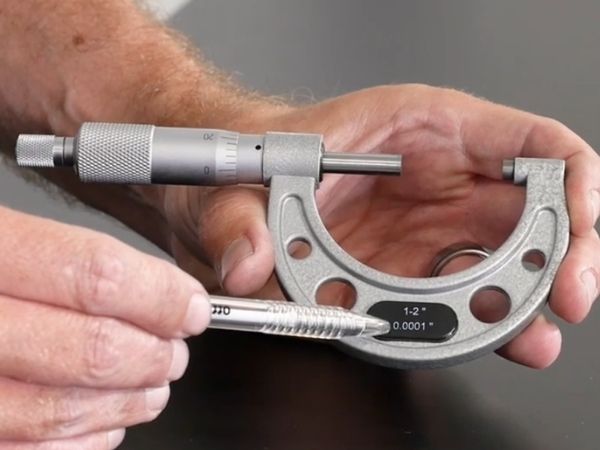

Cấu tạo và nguyên lý hoạt động của thước panme

Nguyên lý hoạt động của panme dựa trên cơ cấu vít me, hay chuyển động tịnh tiến của một hệ thống trục vít có bước ren cực kỳ chính xác. Khi người thợ xoay vòng thân thước phụ đúng một chu kỳ, đầu đo di động sẽ dịch chuyển một khoảng cách bằng 0.5mm. Thân thước phụ chia thành 50 vạch bằng nhau, do đó giá trị của mỗi vạch tương ứng với 0.01mm. Chính nhờ cơ cấu cơ khí chính xác này mà panme có thể phóng chiếu những chuyển động cực nhỏ thành các vạch chia dễ đọc trên thân thước.

Cách sử dụng thước panme đúng trước khi đọc kết quả

Một sai lầm phổ biến là bỏ qua bước chuẩn bị và thao tác đo, dẫn đến kết quả đọc tuy đúng vạch nhưng lại sai vì thao tác đo từ đầu đã không chuẩn. Trước khi tìm hiểu cách đọc thước kẹp panme, bạn cần thực hiện đúng các bước sử dụng thước sau.

Kiểm tra điểm 0

Trước khi đo, hãy khép hai mỏ đo lại với nhau (đối với panme đo ngoài) và kiểm tra xem vạch "0" trên ống động có trùng khớp với vạch chuẩn trên thân thước chính hay không. Nếu lệch điểm 0, mọi kết quả đo sau đó đều sẽ sai số hệ thống, dù bạn đọc vạch chính xác đến đâu.

Làm sạch bề mặt đo

Mỏ đo và bề mặt chi tiết cần đo phải được lau sạch bụi bẩn, dầu mỡ, phôi kim loại. Một lớp bụi mỏng cũng có thể làm sai lệch kết quả tới vài phần trăm mm, đây là con số rất đáng kể đối với một dụng cụ có độ chính xác 0.01 mm.

Đặt chi tiết đúng vị trí

Đường tâm của hai mỏ đo cần trùng với phương kích thước cần đo. Nếu bạn đặt lệch, vật đo sẽ bị "đo chéo", cho ra kết quả lớn hơn kích thước thực tế khi thực hiện cách đọc thước kẹp panme.

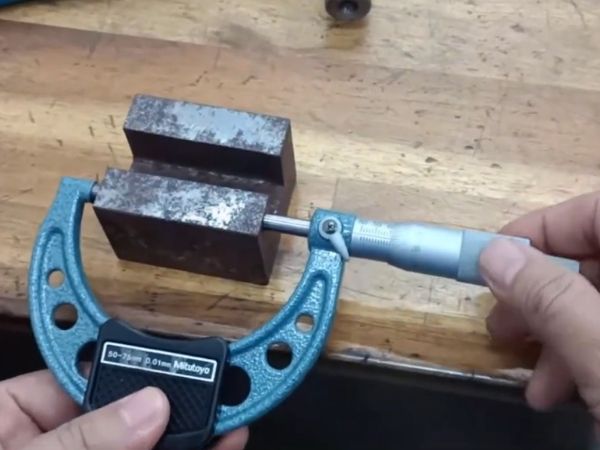

Cách sử dụng thước panme để đo đạc đúng

Vặn núm cóc đúng lực

Tay trái cầm khung panme, tay phải vặn núm vặn (ratchet knob) cho đến khi đầu đo gần tiếp xúc với vật, sau đó tiếp tục vặn nhẹ núm cóc cho đến khi nghe tiếng "tách" báo hiệu lực đo đã đạt chuẩn. Bạn không được vặn trực tiếp ống động để ép mỏ đo vào vật, vì lực vặn không đều sẽ làm sai số đo.

Khóa panme trước khi đọc

Nếu cần lấy panme ra khỏi vị trí đo để đọc kết quả (trong trường hợp khó quan sát trực tiếp), hãy vặn vít hãm để cố định đầu đo động trước khi rút thước ra. Điều này đảm bảo vị trí đo không bị xê dịch trong quá trình di chuyển thước ra khỏi vật cần đo.

Hướng dẫn cách đọc thước kẹp panme từng bước

Cách đọc thước kẹp panme được thực hiện qua 4 bước tuần tự, áp dụng nguyên lý cộng dồn giá trị từ thước chính và thước phụ.

Bước 1. Đọc số mm trên thân thước

Thước chính cung cấp cho người đo phần giá trị nguyên của kích thước tính theo đơn vị milimét. Bạn cần tập trung quan sát mép ngoài cùng của ống xoay động để xác định vị trí.

• Bạn nhìn vào dãy vạch chia nằm ở phía trên đường chuẩn của thước chính.
• Bạn ghi lại số milimét nguyên nằm ở phía bên trái mép thước động.

Ví dụ, nếu mép ống động nằm giữa vạch 12 mm và 13 mm, bạn ghi nhận giá trị tạm thời là 12 mm.

Bước 2. Đọc thêm vạch 0.5 mm

Phần vạch phụ ở phía dưới đường chuẩn biểu thị cho giá trị nửa milimét của phép đo. Việc bỏ sót vạch chia này sẽ dẫn đến sai số nghiêm trọng lên tới 0.5mm.

• Bạn quan sát kỹ xem vạch chia ở hàng dưới đã lộ ra hoàn toàn hay chưa.
• Bạn cộng thêm 0.5mm vào kết quả nếu vạch dưới này đã xuất hiện ở bên phải vạch nguyên.

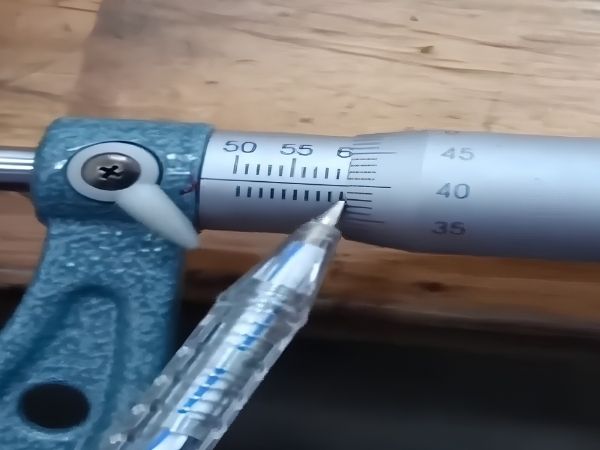

Đọc số mm và vạch 0.5mm trên thước

Bước 3. Đọc số trên ống động

Thước phụ cho phép người thợ xác định chính xác phần trăm lẻ của độ dài chi tiết. Trong cách đọc thước kẹp panme đúng, bạn phải tìm ra điểm giao nhau duy nhất giữa hai hệ thống vạch chia trên thước.

• Bạn tìm vạch chia trên ống xoay động trùng thẳng hàng với đường chuẩn ngang của thước chính.
• Bạn lấy số thứ tự của vạch đó nhân với trị số chia của thước là 0.01mm. Ví dụ, nếu vạch số 27 trùng với đường chuẩn, giá trị đọc được là 0.27 mm.

Bước 4. Cộng các giá trị

Phép tính tổng cuối cùng sẽ cho ra kích thước chính xác tuyệt đối của sản phẩm cơ khí. Kỹ sư cần ghi chép cẩn thận các số liệu thành phần để tránh nhầm lẫn khi làm toán số học.

Kết quả đo = Giá trị mm (bước 1) + Giá trị 0.5 mm nếu có (bước 2) + Giá trị trên ống động (bước 3)

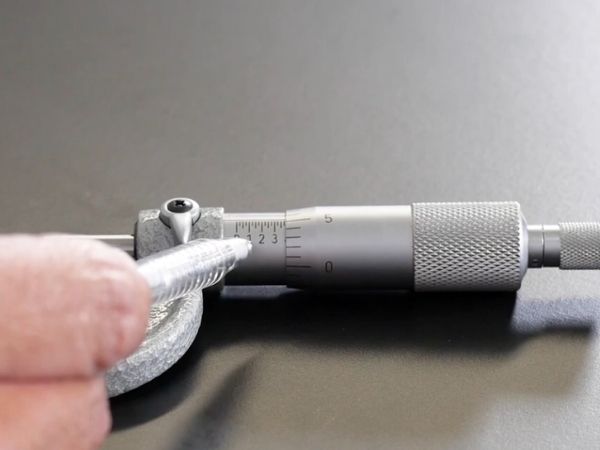

Đọc số trên ống động và cộng các giá trị

Ví dụ cách đọc thước kẹp panme thực tế

Hãy cùng xem qua một ví dụ cụ thể để giúp bạn hình dung rõ cách đọc thước kẹp panme hơn:

Giả sử khi đo một trục thép, mép ống động dừng lại ngay sau vạch 8 mm trên thân thước chính (bước 1: 8 mm), đồng thời đã vượt qua vạch 0.5 mm (bước 2: cộng thêm 0.5 mm). Trên ống động, vạch số 34 trùng với đường chuẩn (bước 3: 0.34 mm).

Áp dụng công thức ở bước 4, ta có:

8 mm + 0.5 mm + 0.34 mm = 8.84 mm

Vậy đường kính trục thép đo được là 8.84 mm. Với panme điện tử, bạn không cần thực hiện các bước cộng dồn thủ công này vì kết quả sẽ hiển thị trực tiếp trên màn hình số sau khi khóa vít hãm, giúp tiết kiệm thời gian và hạn chế sai sót do đọc nhầm.

Những lỗi thường gặp khi đọc thước kẹp panme

Ngay cả những người có kinh nghiệm đôi khi vẫn mắc phải một số lỗi khi thực hiện cách đọc thước kẹp panme, làm ảnh hưởng đến độ chính xác của kết quả đo:

• Bỏ sót vạch 0.5 mm: Việc quên cộng thêm 0.5 mm khi mép ống động đã vượt qua vạch này sẽ khiến kết quả sai lệch rất lớn so với độ chính xác 0.01 mm của panme.
• Đọc nhầm vạch trên ống động do góc nhìn lệch: Khi mắt không đặt vuông góc với mặt thước, vạch trùng có thể bị đọc sai. Để tránh hiện tượng thị sai, người thợ luôn cần quan sát từ góc nhìn thẳng để đảm bảo độ chính xác.
• Không kiểm tra điểm 0 trước khi đo: Nhiều người bỏ qua bước này, dẫn đến toàn bộ phép đo bị lệch một khoảng cố định mà không hề hay biết.
• Vặn quá chặt hoặc quá lỏng: Không sử dụng núm cóc (ratchet knob) đúng cách khiến lực đo không đồng đều, làm sai lệch kết quả giữa các lần đo.
• Đo khi vật đang quay hoặc bề mặt còn bẩn: Đo trong điều kiện này không chỉ cho kết quả sai mà còn có thể làm hỏng mỏ đo của panme.
• Để panme tiếp xúc lâu với nhiệt độ cơ thể hoặc môi trường: Sự giãn nở nhiệt của kim loại, dù rất nhỏ, cũng có thể ảnh hưởng đến độ chính xác khi đo các chi tiết yêu cầu dung sai khắt khe.

Những lỗi thường gặp khi đọc thước kẹp panme

Như vậy, kỹ năng làm chủ cách đọc thước kẹp panme chính là nền tảng giúp các kỹ sư cơ khí tối ưu hóa độ chính xác và giảm thiểu tối đa tỷ lệ phế phẩm trong gia công. Bên cạnh việc hiểu cách đọc, bạn cần một chiếc panme chất lượng, được hiệu chuẩn đúng chuẩn ngay từ đầu để có kết quả đo chính xác và bền bỉ theo thời gian. Đội ngũ kỹ thuật của An Khánh sẵn sàng tư vấn giúp bạn chọn loại panme phù hợp với nhu cầu đo lường thực tế và cung cấp sản phẩm chính hãng chất lượng với giá tốt.
