Cấp độ bền bu lông là gì? Bảng tra cấp độ bền của bu lông

Bảng tra cấp độ bền của bu lông là tài liệu kỹ thuật quan trọng giúp người thợ kỹ thuật xác định năng lực chịu tải thực tế của các loại vật tư cơ khí. Các kỹ sư thiết kế dựa vào những thông số này để đảm bảo tính an toàn và độ ổn định lâu dài cho mọi kết cấu công trình. An Khánh cung cấp các thông tin chuẩn xác và cách tính đúng kỹ thuật nhằm hỗ trợ bạn lựa chọn sản phẩm phù hợp với yêu cầu đặc thù.

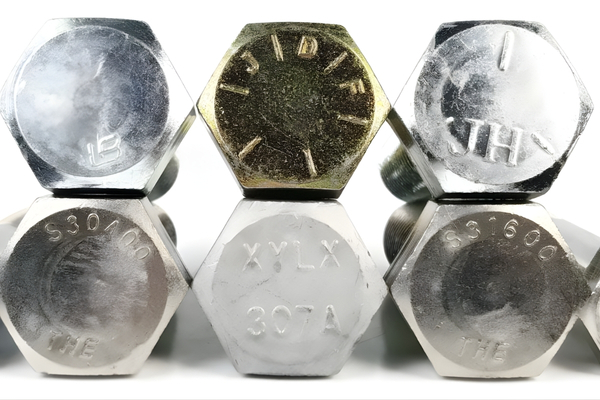

Cấp độ bền của bu lông là gì?

Cấp độ bền bu lông là hệ thống phân loại dựa trên các chỉ tiêu cơ tính, cụ thể là giới hạn bền kéo và giới hạn chảy, thể hiện khả năng chịu lực (kéo, nén, cắt) của bu lông trong điều kiện làm việc thực tế.

Trên thực tế, ký hiệu cấp bền thường được khắc trực tiếp lên đỉnh đầu bu lông dưới dạng hai chữ số phân cách bằng dấu chấm, ví dụ: 4.6, 8.8, 10.9, 12.9. Cách đọc ký hiệu này như sau:

• Số trước dấu chấm × 100 → Giới hạn bền kéo tối thiểu (đơn vị: MPa hoặc N/mm²).
• Số sau dấu chấm / 10 → Tỷ số giữa giới hạn chảy và giới hạn bền kéo.

Ví dụ minh họa: Bu lông cấp độ bền 10.9 có:

• Giới hạn bền kéo tối thiểu: 10 × 100 = 000 MPa.
• Giới hạn chảy: 1.000 × (9/10) = 900 MPa.

Ứng dụng theo từng cấp bền:

Hiểu rõ bản chất của cấp độ bền giúp bạn sử dụng bảng tra cấp độ bền của bu lông một cách chính xác và tự tin hơn.

Tiêu chuẩn cấp độ bền bu lông phổ biến

Thị trường cơ khí hiện đại áp dụng các tiêu chuẩn đo lường quốc tế để đồng bộ hóa chất lượng sản phẩm trên toàn cầu. Hiểu rõ tiêu chuẩn theo mỗi hệ bulong sẽ giúp bạn sử dụng bảng tra cấp độ bền của bu lông được chính xác hơn.

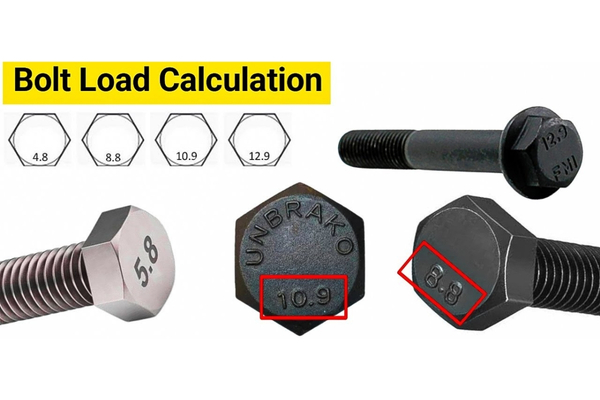

Cấp độ bền bulong theo hệ mét

Tại Việt Nam, bu lông hệ mét là loại phổ biến nhất trong hầu hết các ngành công nghiệp. Ký hiệu cấp bền gồm 2 đến 3 chữ số phân cách bằng dấu chấm, được đúc hoặc khắc nổi trên mặt đầu mũ bu lông.

Các cấp bền hệ mét phổ biến nhất bao gồm: 4.6, 5.6, 6.6, 8.8, 10.9 và 12.9. Việc lựa chọn cấp bền phụ thuộc vào ngành nghề và yêu cầu chịu lực:

• Ngành cơ khí chế tạo, lắp máy, công nghiệp ô tô, đóng tàu: Ưu tiên sử dụng bu lông cường độ cao cấp 8.8, 10.9 và 12.9 - đây là những mối ghép yêu cầu độ bền cao, chịu rung và chịu nhiệt tốt.
• Lắp đặt cơ bản, mối ghép không cần chịu lực cao: Thường dùng bu lông cấp thường 4.6, 5.6, 6.6 - đơn giản hơn, chi phí thấp hơn, phù hợp với kết cấu phụ trợ.

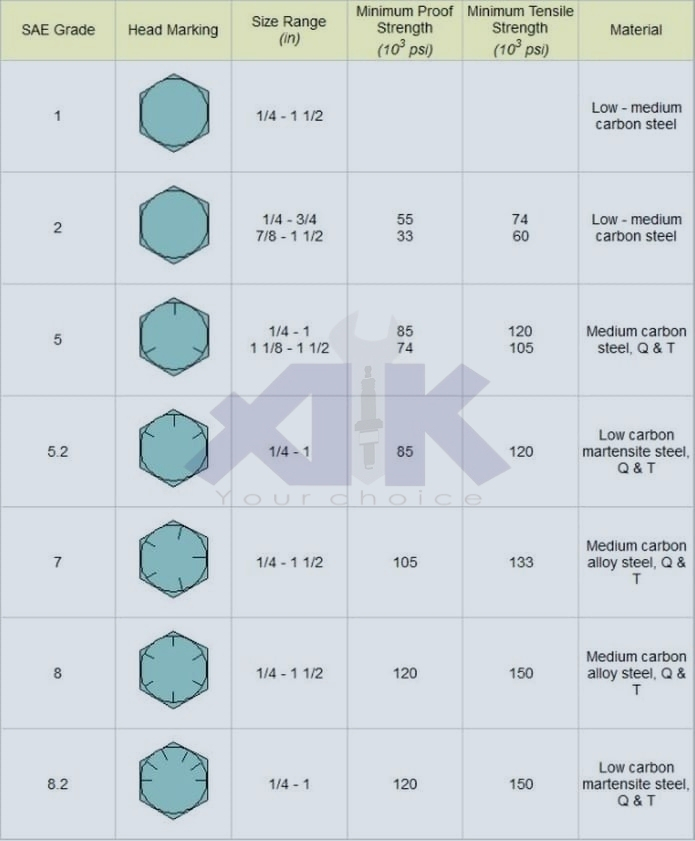

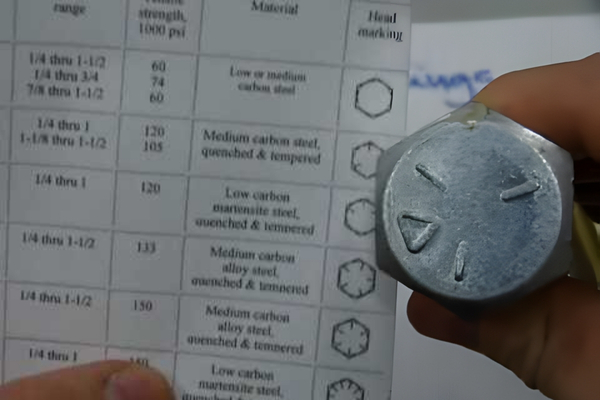

Cấp độ bền bu lông theo hệ inch

Bu lông hệ inch có cách nhận diện cấp bền hoàn toàn khác so với hệ mét. Thay vì ký hiệu số, cấp bền được biểu thị bằng các vạch thẳng khắc trên đầu bu lông với số lượng vạch tương ứng với cấp bền cụ thể.

Về mặt lý thuyết, bu lông hệ inch có tổng cộng 17 cấp bền. Tuy nhiên trong thực tế sản xuất và xây dựng, chỉ có 3 cấp được sử dụng phổ biến:

• Cấp 2: Bu lông thông dụng, tải trọng nhẹ.
• Cấp 5: Bu lông trung bình, kết cấu công nghiệp.
• Cấp 8: Bu lông cường độ cao, chịu lực lớn.

Các cấp còn lại trong bảng tra cấp độ bền bu lông chủ yếu xuất hiện trong các ứng dụng đặc thù như ngành hàng không vũ trụ hay thiết bị quốc phòng, những nơi yêu cầu tiêu chuẩn kỹ thuật đặc biệt nghiêm ngặt.

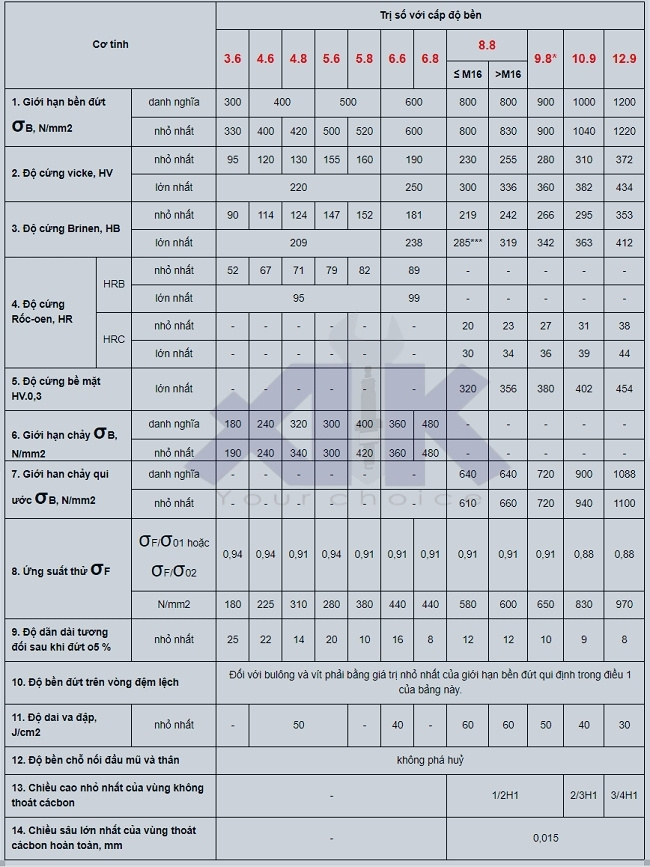

Bảng tra cấp độ bền của bu lông chi tiết

Bảng tra cấp độ bền của bu lông dưới đây được An Khánh tổng hợp đủ các thông số kỹ thuật theo tiêu chuẩn ISO 898-1 và TCVN. Đây là nguồn tham chiếu tin cậy cho kỹ sư và kỹ thuật viên cơ khí tại Việt Nam.

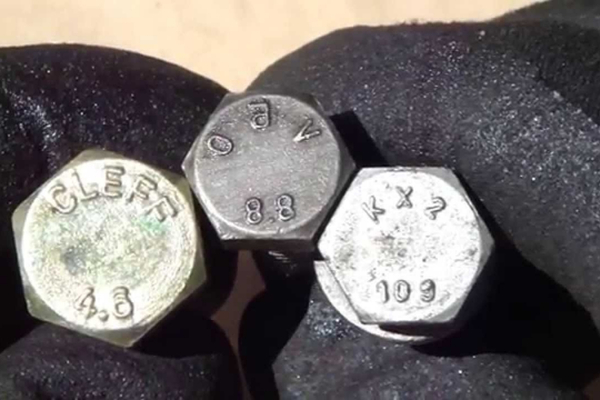

Hướng dẫn sử dụng bảng tra cấp độ bền bu lông

Quy trình sử dụng bảng tra cấp độ bền của bu lông đòi hỏi người dùng phải kết hợp giữa nhu cầu thực tế và các dữ liệu kỹ thuật có sẵn. Một lựa chọn chính xác sẽ giúp doanh nghiệp tiết kiệm chi phí đầu tư và kéo dài tuổi thọ cho công trình.

Đội ngũ chuyên gia tại An Khánh đề xuất lộ trình tra cứu khoa học nhằm đảm bảo tính chuẩn xác cho mọi quyết định vật tư. Quý khách hãy triển khai các bước thực hiện đọc bảng tra cấp độ bền bu lông theo trình tự chi tiết dưới đây:

• Bước 1: Xác định yêu cầu kỹ thuật của công trình. Nhà thầu tính toán tổng lực tác động lên mối liên kết và đánh giá điều kiện môi trường làm việc thực tế.
• Bước 2: Tra cứu bảng cấp độ bền phù hợp. Người mua đối chiếu các trị số lực kéo cần thiết với cột giới hạn bền trong bảng để chọn cấp bu lông tương ứng.
• Bước 3: Xác minh tiêu chuẩn chất lượng. Khách hàng yêu cầu đơn vị cung cấp trình bản sao chứng chỉ CO/CQ và kiểm tra ký hiệu trên đầu bu lông trước khi nhập kho.

Câu hỏi thường gặp

Các thắc mắc phổ biến về sức bền và bảng tra cấp độ bền của bu lông thường xoay quanh cách tính toán và nhận diện ký hiệu trên sản phẩm. An Khánh đã tổng hợp các câu trả lời ngắn gọn để hỗ trợ khách hàng nắm bắt kiến thức kỹ thuật nhanh chóng.

Ký hiệu cấp độ bền bu lông?

Ký hiệu cấp độ bền bu lông bao gồm hai chữ số cách nhau bởi dấu chấm và được nhà sản xuất đúc nổi trên mặt mũ bu lông. Số đứng trước cho biết 1/100 giá trị giới hạn bền kéo tối thiểu, còn số đứng sau phản ánh tỷ lệ giới hạn chảy.

Cách tính cấp độ bền bu lông?

Với bu lông hệ mét, công thức tính cấp độ bền rất đơn giản từ ký hiệu trên đầu bu lông:

1. Giới hạn bền kéo tối thiểu = Số thứ nhất × 100 (đơn vị: MPa hoặc N/mm²)
2. Giới hạn chảy = Giới hạn bền × Số thứ hai / 10 (đơn vị: MPa)

Ví dụ: Bu lông 8.8 → Giới hạn bền = 800 MPa; Giới hạn chảy = 800 × 8/10 = 640 MPa.

Khả năng chịu lực của bu lông M16?

Sức chịu tải của bu lông M16 phụ thuộc hoàn toàn vào cấp bền được quy định trong bản thiết kế hoặc ký hiệu trên mũ. Một chiếc bu lông M16 cấp 10.9 sở hữu khả năng chống lại lực kéo đứt mạnh hơn rất nhiều so với bu lông M16 cấp 4.6.

Bu lông cấp bền 8.8 là gì?

Bu lông cấp bền 8.8 là loại bu lông cường độ cao được chế tạo từ thép hợp kim trung bình qua quá trình nhiệt luyện khắt khe. Bu lông 8.8 đáp ứng tốt các yêu cầu về độ bền kéo 800 MPa và giới hạn chảy 640 MPa trong xây dựng thép.

Dùng sai cấp bền có sao không?

Việc sử dụng sai cấp độ bền có thể dẫn đến hiện tượng biến dạng hoặc gãy đứt bu lông khi hệ thống vận hành. Sự cố này gây nguy hiểm trực tiếp cho con người và làm tăng chi phí sửa chữa, bảo trì cho toàn bộ dự án.

Bảng tra cấp độ bền của bu lông đóng vai trò là cơ sở dữ liệu nền tảng giúp người thợ đưa ra quyết định lựa chọn vật tư chính xác và an toàn nhất cho mọi kết cấu công trình. Đội ngũ kỹ thuật tại An Khánh luôn sẵn sàng cung cấp các dòng bu lông cường độ cao đạt chuẩn với đầy đủ chứng chỉ chất lượng, nhập khẩu chính hãng. Bạn hãy liên hệ ngay với chúng tôi qua hotline 0985448048 để nhận tư vấn chuyên sâu về giải pháp liên kết và nhận bảng báo giá ưu đãi nhất cho dự án của mình.
