Bảng tra và cách tính lực siết bu lông tiêu chuẩn

Lực siết bu lông là thông số kỹ thuật biểu thị mô-men xoắn cần thiết để tạo ra lực căng liên kết giữa các chi tiết máy. Người thợ cơ khí cần phải có cách tính lực siết bu lông chính xác nhằm đảm bảo an toàn tuyệt đối cho kết cấu công trình và độ bền của thiết bị. Trong bài viết này, An Khánh sẽ cung cấp cho bạn cái nhìn toàn diện về phương pháp tính toán và tra cứu lực siết chuẩn xác nhất.

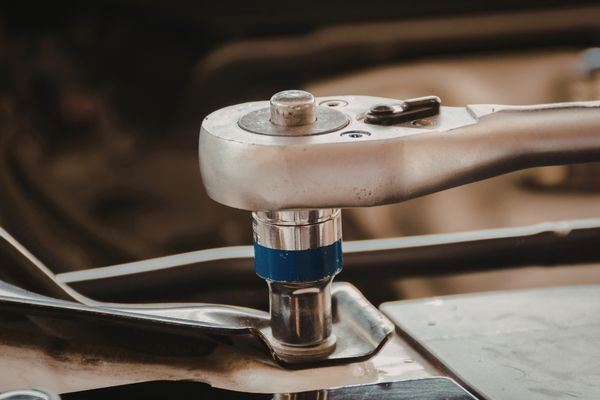

Tìm hiểu cách tính lực siết bu lông chính xác cùng An Khánh

Lực siết bu lông là gì?

Lực siết bu lông (hay còn gọi là mô-men xoắn siết chặt) là lực xoay tác động lên bu lông trong quá trình lắp ráp, nhằm tạo ra lực kẹp (clamping force) giữ chặt các chi tiết lại với nhau. Về bản chất vật lý, khi bạn dùng cờ lê siết bu lông, lực xoắn được truyền qua ren bu lông và chuyển hóa thành lực căng dọc trục, đây chính là yếu tố giữ cho mối ghép không bị lỏng dưới tác động của rung động, tải trọng hay nhiệt độ.

Cách tính lực siết bu lông đúng thường được đo bằng đơn vị N.m (Newton-mét) hoặc kgf.cm, tùy theo hệ đo lường sử dụng. Kỹ thuật viên cần hiểu rõ bản chất của lực siết để điều chỉnh thiết bị sao cho phù hợp với từng điều kiện làm việc cụ thể. Các yếu tố dưới đây ảnh hưởng trực tiếp đến hiệu quả của quá trình siết lực:

• Độ nhám bề mặt: Bề mặt ren càng nhẵn thì lực ma sát càng thấp, dẫn đến lực căng đạt được cao hơn.
• Tình trạng bôi trơn: Lớp dầu mỡ làm thay đổi hệ số ma sát và ảnh hưởng đến kết quả cuối cùng của mô-men xoắn.
• Chất lượng vật liệu: Bu lông có cấp bền cao chịu được lực căng lớn hơn mà không bị biến dạng dư.

Định nghĩa lực siết bulong và các yếu tố ảnh hưởng đến lực siết

Các tiêu chuẩn lực siết bu lông phổ biến

Tiêu chuẩn lực siết quy định các giá trị mô-men xoắn định mức dựa trên kích thước, vật liệu và đặc tính cơ lý của từng loại vật tư. Các bộ tiêu chuẩn này đóng vai trò là khung pháp lý và kỹ thuật giúp đồng bộ hóa quy trình lắp ráp trong mọi ngành công nghiệp.

Tại thị trường Việt Nam, các kỹ sư thường căn cứ vào hệ thống văn bản quy phạm pháp luật để thiết lập quy trình thi công và có cách tính lực siết bu lông chính xác. Bạn có thể tham khảo các quy định cụ thể thông qua danh mục tài liệu dưới đây:

• TCVN 8298:2009 - Công trình thủy lợi: Yêu cầu kỹ thuật trong chế tạo và lắp ráp thiết bị cơ khí, kết cấu thép. Đây là tài liệu tham chiếu bắt buộc trong các dự án thủy lợi, thủy điện và kết cấu thép công nghiệp.
• TCVN 1916:1995 - Bu lông, vít, vít cấy và đai ốc: Yêu cầu kỹ thuật. Tiêu chuẩn này quy định các thông số kỹ thuật cơ bản của bu lông hệ mét, áp dụng rộng rãi trong cơ khí chế tạo và xây dựng dân dụng.

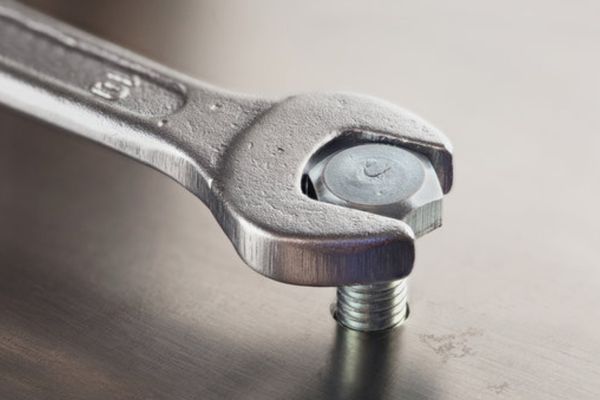

Các tiêu chuẩn lực siết bulong phổ biến

Ngoài hai tiêu chuẩn trong nước, nhiều dự án còn áp dụng tiêu chuẩn quốc tế như ISO 4017, DIN 931, hay ASTM A325/A490 tùy theo yêu cầu của nhà đầu tư hoặc chủ đầu tư nước ngoài.

Cách tính lực siết bu lông đúng chuẩn

Cách tính lực siết bu lông đúng chuẩn dựa trên công thức cơ bản:

T = K x D x F

, trong đó giá trị mô-men xoắn tỉ lệ thuận với đường kính và lực căng dự ứng. Phương thức tính toán này cho phép người dùng tự xác định lực siết trong trường hợp không có sẵn bảng tra cứu từ nhà sản xuất.

Trong công thức cách tính lực siết bulong trên:

Ví dụ tính lực siết bu lông thực tế:

Bài toán: Tính mô-men siết tiêu chuẩn cho bu lông M16, cấp bền 8.8, bề mặt phủ dầu.

Bước 1 - Xác định thông số vật liệu:

• Bu lông cấp bền 8.8 có giới hạn bền kéo: Rm = 800 MPa
• Giới hạn chảy: Ry = 640 MPa (= 0.8 × 800)
• Tiết diện danh nghĩa M16: As ≈ 157 mm²

Bước 2 - Tính lực căng dự ứng F: F = 0.75 × Ry × As = 0.75 × 640 × 157 ≈ 75,360 N

Bước 3 - Áp dụng công thức T = K × D × F: T = 0.15 × 0.016 × 75,360 ≈ 181 N.m

→ Kết quả này khớp với giá trị tra bảng ~198 N.m (chênh lệch nhỏ do làm tròn hệ số an toàn).

Hướng dẫn cách tra bảng lực siết bu lông đơn giản

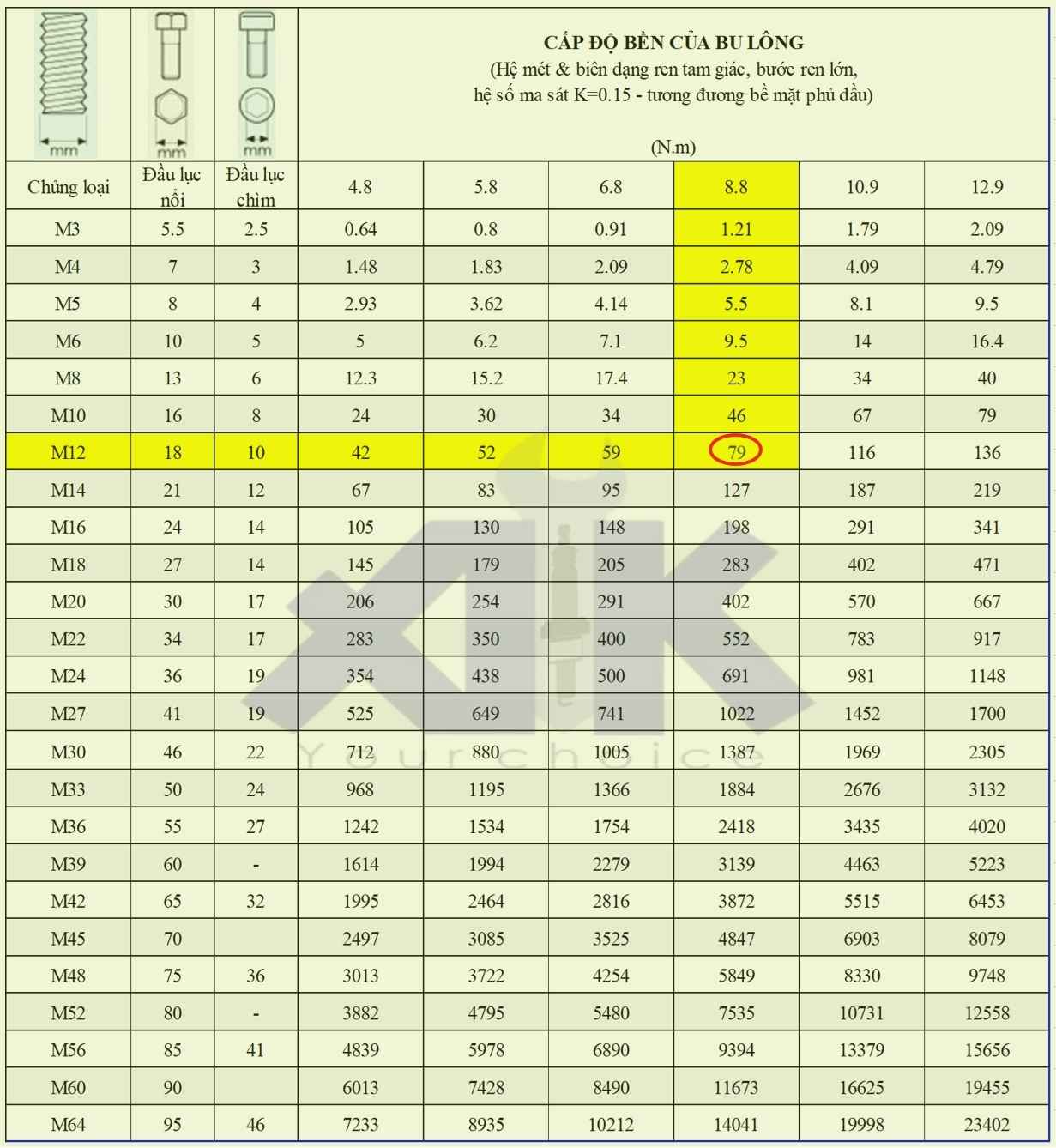

Bảng tra lực siết là công cụ hỗ trợ đắc lực giúp người vận hành tìm kiếm thông số kỹ thuật nhanh chóng mà không cần cách tính lực siết bu lông thủ công. Hầu hết các loại bu lông hiện nay đều tuân theo các cấp độ bền phổ biến như 4.8, 8.8, 10.9 hoặc 12.9. Dưới đây là bảng thông số lực siết tiêu chuẩn dành cho các loại bu lông hệ mét thường gặp trong công nghiệp mà An Khánh đã tổng hợp:

Bảng tra nhanh lực siết bu lông tương ứng với từng bu lông

Xác định đúng kích thước bu lông

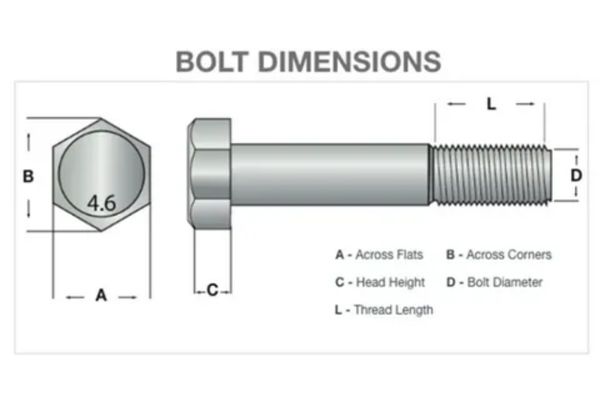

Thông số kích thước bu lông thường bao gồm đường kính thân và bước ren được ký hiệu theo hệ mét hoặc hệ inch. Người dùng phải đo đạc chính xác các thông số bằng thước kẹp hoặc kiểm tra ký hiệu dập nổi trên đầu bu lông để tránh nhầm lẫn trước khi tra bảng:

1. Chủng loại (đường kính danh nghĩa): M3, M4, M5... M64, đây là thông số in trên thân bu lông hoặc ghi trong bản vẽ kỹ thuật.
2. Kích thước đầu lục: Đầu lục nổi (hex bolt) hay đầu lục chìm (hex socket) được xác định bằng cách đo kích thước miệng cờ lê.
3. Cấp độ bền: Thường được dập nổi trực tiếp trên đầu bu lông, ví dụ: 4.8 / 5.8 / 6.8 / 8.8 / 10.9 / 12.9.

Xác định đúng kích thước bu lông

Mẹo nhận biết nhanh cấp bền: Số đứng trước dấu chấm nhân với 100 = giới hạn bền tối thiểu (MPa). Số sau dấu chấm nhân với 10% = tỷ lệ giới hạn chảy so với giới hạn bền. Ví dụ bu lông 10.9: giới hạn bền = 1000 MPa, giới hạn chảy = 90% × 1000 = 900 MPa.

Tra cứu lực siết tương ứng với từng bu lông

Sau khi đã xác định đủ thông số, kỹ thuật viên có thể thực hiện cách tính lực siết bu lông bằng bảng tra cứu rất đơn giản. Theo đó, giá trị mô-men xoắn tiêu chuẩn nằm tại điểm giao nhau giữa hàng ngang chứa kích thước và cột dọc chứa cấp bền.

1. Tìm hàng ngang tương ứng với kích thước bu lông (ví dụ: M12).
2. Tìm cột dọc tương ứng với cấp độ bền (ví dụ: 8.8).
3. Ô giao nhau chính là lực siết tiêu chuẩn cần đạt.

Ví dụ minh họa cách tính lực siết bulong từ bảng tra chuẩn:

Kỹ thuật viên chỉ cần căn cứ vào con số này để cài đặt lực cho cờ lê lực hoặc máy siết bu lông cầm tay. Sau khi xác định được con số cụ thể, bạn cần lưu ý thêm hai điểm quan trọng sau:

• Lựa chọn thiết bị: Chọn loại cờ lê lực có dải đo bao phủ được giá trị lực siết tiêu chuẩn vừa tra cứu.
• Kiểm tra lại: Đối chiếu giá trị trên bảng với yêu cầu cụ thể của bản vẽ kỹ thuật trước khi tiến hành thực hiện.

Việc nắm vững cách tính lực siết bu lông chính là chìa khóa để đảm bảo sự bền vững và an toàn tuyệt đối cho mọi mối liên kết cơ khí trong công trình của bạn. Để hiện thực hóa những tiêu chuẩn kỹ thuật đó, An Khánh đảm bảo cung cấp các dụng cụ và thiết bị kỹ thuật chất lượng cao từ Nhật, phục vụ đa dạng lĩnh vực từ sửa chữa ô tô, xe máy đến sản xuất công nghiệp nặng. Hãy liên hệ ngay với chúng tôi để được tư vấn chuyên sâu và sở hữu những thiết bị chính xác, nâng tầm giá trị cho dự án của bạn.
