Quy trình hiệu chuẩn cờ lê lực và hướng dẫn cách sử dụng

Hiệu chuẩn cờ lê lực là quy trình cần thiết để kiểm tra và duy trì độ chính xác của cờ lê. Cờ lê lực sai số cao có thể dẫn đến tình trạng bu lông siết quá chặt hoặc chưa đủ lực theo yêu cầu kỹ thuật. Bài viết dưới đây sẽ trình bày chi tiết quy trình thực hiện cùng hướng dẫn sử dụng dụng cụ đúng cách.

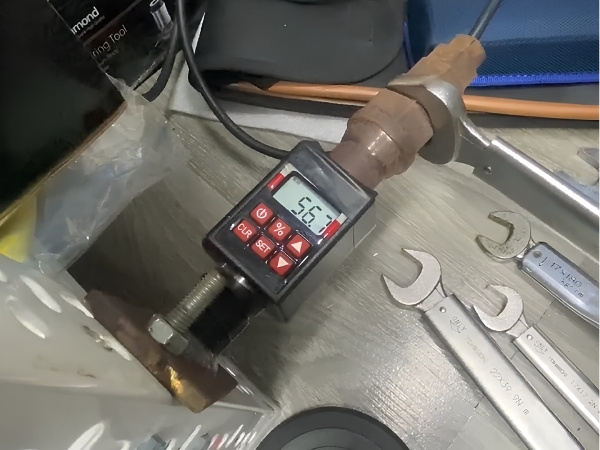

Hiệu chuẩn cờ lê lực là bước cần thiết để duy trì độ chính xác của lực siết

Khi nào cần hiệu chỉnh cờ lê lực?

Cờ lê lực sử dụng cơ cấu lò xo và các chi tiết cơ khí nên độ chính xác có thể thay đổi sau thời gian vận hành. Người dùng cần kiểm tra và hiệu chuẩn cờ lê lực theo các trường hợp sau:

• Hiệu chỉnh cờ lê lực ít nhất 12 tháng/lần kể từ lần hiệu chỉnh gần nhất.
• Hiệu chỉnh sau khoảng 5.000 chu kỳ siết hoặc theo khuyến cáo của nhà sản xuất.
• Hiệu chỉnh lại sau khi cờ lê bị rơi hoặc chịu va đập mạnh.
• Hiệu chỉnh sau khi thay linh kiện hoặc bảo dưỡng cơ cấu lò xo.
• Hiệu chỉnh khi lực siết thực tế không khớp với mức cài đặt hoặc cơ cấu báo nhảy hoạt động không ổn định.
• Hiệu chỉnh theo tần suất phù hợp khi sử dụng trong môi trường có nhiệt độ hoặc độ ẩm thay đổi lớn.

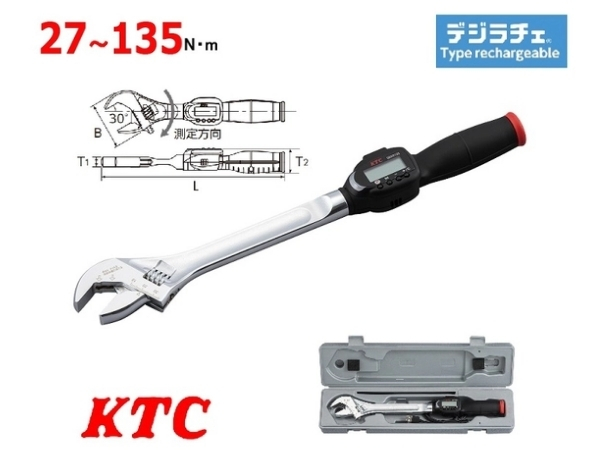

Cần hiệu chỉnh cờ lê lực ít nhất 12 tháng/lần kể từ lần hiệu chỉnh gần nhất

Dụng cụ cần chuẩn bị khi hiệu chuẩn cờ lê lực

Trước khi bắt đầu quy trình hiệu chuẩn cờ lê lực, kỹ thuật viên cần chuẩn bị đầy đủ các trang thiết bị phụ trợ để đảm bảo phép đo chính xác, bao gồm:

• Cờ lê lực
• Bút đánh dấu
• Thước dây
• Ê tô kẹp
• Quả cân chuẩn (khối lượng từ 20 đến 35 pound)
• Dây buộc tải
• Sổ ghi chép
• Giày bảo hộ bít mũi

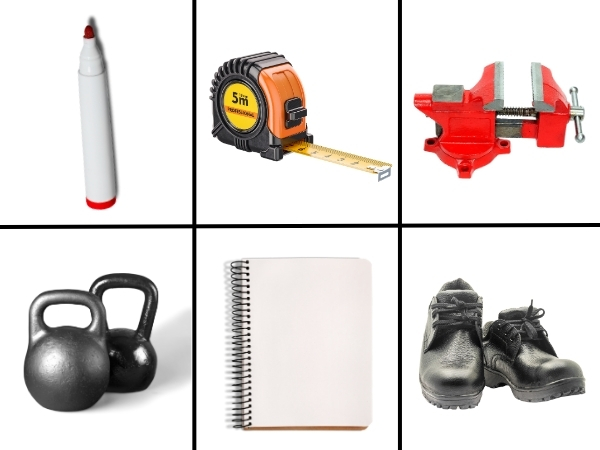

Dụng cụ cần chuẩn bị khi hiệu chỉnh cờ lê lực

Khuyến nghị: Không nên tự hiệu chỉnh cờ lê lực khi thiếu thiết bị chuyên dụng hoặc kiến thức kỹ thuật cần thiết. Để đảm bảo độ chính xác và an toàn, nên sử dụng dụng cụ hiệu chuẩn chuyên dùng hoặc đưa cờ lê lực đến các trung tâm, đơn vị chuyên về hiệu chuẩn để được kiểm tra và hiệu chỉnh đúng quy trình.

Hướng dẫn quy trình hiệu chuẩn cờ lê lực

Quy trình tự kiểm tra và hiệu chuẩn cờ lê lực đòi hỏi tính tỉ mỉ trong từng thao tác đo đạc. Dưới đây là 5 bước thực hiện chuẩn kỹ thuật giúp bạn xác định mức độ sai lệch của thiết bị.

Bước 1. Ghi lại số đo

Kỹ thuật viên tiến hành đo khoảng cách chính xác từ tâm đầu vuông đến vị trí đặt tay cầm trên cờ lê lực. Bạn nên sử dụng đơn vị inch để thuận tiện cho việc áp dụng công thức chuyển đổi.

Sau khi đo, hãy dùng bút đánh dấu rõ điểm đặt lực trên tay cầm và ghi lại số đo ra sổ. Ví dụ: Tổng chiều dài cờ lê là 18 inch, khoảng cách đo từ tâm đầu vuông đến vạch đánh dấu đạt 15 inch.

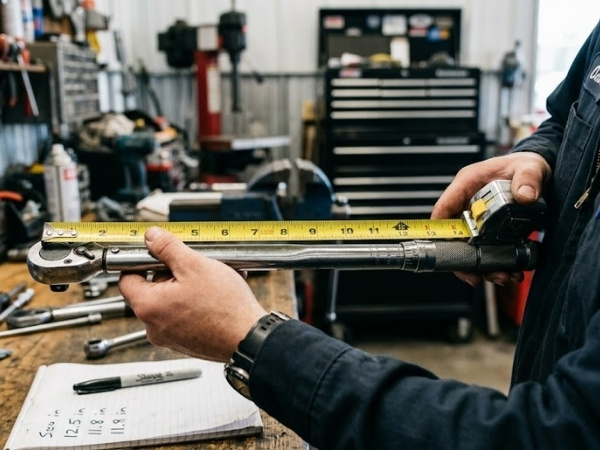

Đo khoảng cách từ tâm đầu vuông đến vị trí đặt tay cầm trên cờ lê lực

Bước 2. Kiểm tra đầu vuông của cờ lê lực

Đầu vuông là bộ phận truyền mô-men xoắn trực tiếp đến đầu khẩu nên cần được cố định chắc chắn trong quá trình thử nghiệm.

Cách thực hiện: Đặt phần đầu vuông của cờ lê lực vào ngàm ê tô và kẹp chặt vừa đủ. Kỹ thuật viên lưu ý chỉ kẹp duy nhất phần đầu vuông, không kẹp vào thân cờ lê hay cơ cấu bánh răng bên trong.

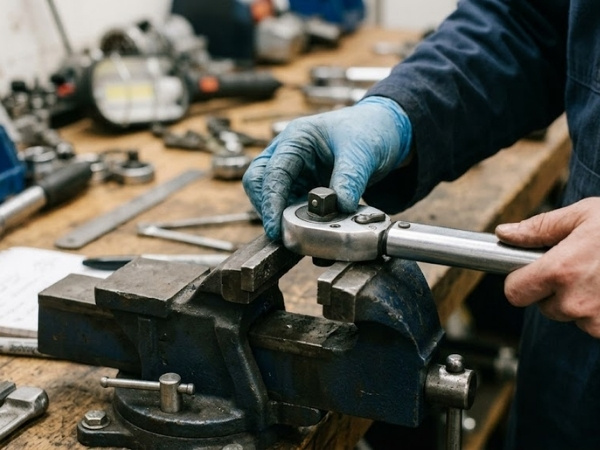

Đặt phần đầu vuông của cờ lê lực vào ngàm ê tô

Bước 3. Tính giá trị mô-men xoắn

Để xác định giá trị mô-men xoắn lý thuyết khi treo quả cân, bạn áp dụng công thức tiêu chuẩn dựa trên khoảng cách đã đo ở Bước 1.

Công thức tính: Mô-men xoắn (ft-lb) = (Khoảng cách inch x Khối lượng quả cân pound) / 12.

Ví dụ thực tế khi thực hiện hiệu chuẩn cờ lê lực: Khoảng cách đo được là 24 inch, quả cân chuẩn nặng 20 pound. Áp dụng công thức ta có: (24 x 20) / 12 = 40 ft-lb. Để chuyển đổi sang đơn vị Newton mét (N.m), bạn lấy 40 nhân với hệ số 1,35582 thu được kết quả là 54,2 N.m.

Bước 4. Đảm bảo trọng lượng để kiểm tra hiệu chuẩn

Treo dây buộc chứa quả cân đúng vào vạch ranh giới đã đánh dấu trên tay cầm cờ lê lực ở Bước 1.

Lưu ý quan trọng: Dây treo cần có độ dài vừa phải để quả cân không chạm sàn. Tuyệt đối không buộc cố định quả cân vào tay cầm mà để trọng lực rơi tự do thẳng đứng, không có vật cản xung quanh.

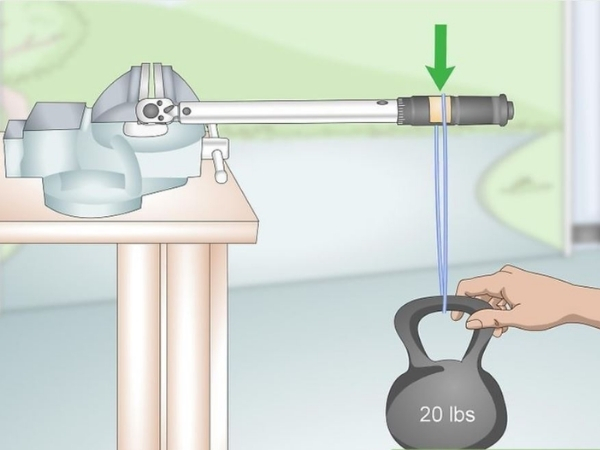

Treo dây buộc chứa quả cân vào vạch ranh giới đã đánh dấu trên tay cầm

Bước 5. Điều chỉnh cờ lê lực

Cài đặt cờ lê ở mức lực đã tính toán ở Bước 3. Khi treo quả cân, nếu nghe tiếng "tách", hãy nhấc quả cân ra và dịch chuyển điểm treo về phía đầu vuông từng chút một.

Lặp lại thao tác nhấc và đặt quả cân cho đến khi cờ lê dừng phát ra tiếng "tách". Đánh dấu điểm chuyển tiếp này, đo lại khoảng cách mới từ đầu vuông đến điểm đó và tính toán lại lực thực tế để điều chỉnh lò xo về đúng giá trị tiêu chuẩn.

Cách duy trì hiệu chỉnh mới trên cờ lê lực

Sau khi hoàn tất quá trình hiệu chuẩn cờ lê lực, việc tuân thủ các quy tắc bảo quản sẽ giúp duy trì độ chính xác của cờ lê trong thời gian dài:

• Luôn vặn tay cầm trở về mức lực nhỏ nhất sau khi kết thúc công việc để giải phóng lực nén của lò xo.
• Không làm rơi dụng cụ và không dùng cờ lê lực để làm búa đập hay đòn bẩy.
• Chỉ dùng cờ lê lực cho công đoạn kiểm tra lực siết cuối cùng, không dùng để nới lỏng bu lông bị gỉ sét.
• Làm việc trong giới hạn mô-men xoắn do nhà sản xuất công bố, không siết quá tải.
• Lưu trữ dụng cụ bên trong hộp nhựa chuyên dụng, đặt ở nơi khô ráo sau mỗi lần sử dụng.

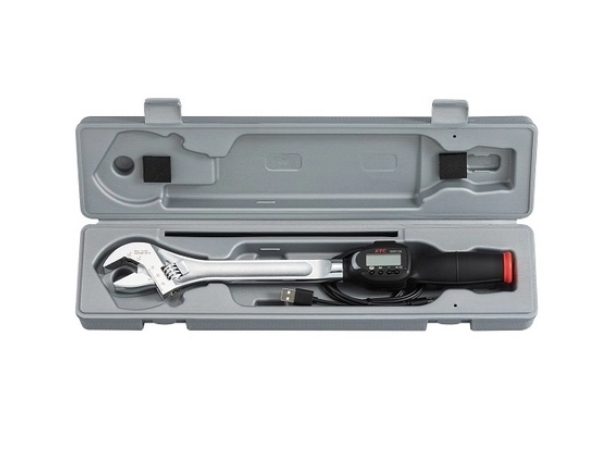

Lưu trữ cờ lê lực bên trong hộp nhựa chuyên dụng

Hướng dẫn sử dụng cờ lê lực đúng cách

Sử dụng cờ lê lực đúng thao tác kỹ thuật giúp đảm bảo độ bền cho cơ cấu bên trong và hạn chế tình trạng sai lệch lực siết. Dưới đây là hướng dẫn chi tiết các bước sử dụng cờ lê lực:

Bước 1: Nới lỏng chốt khóa an toàn

Quan sát phần đuôi tay cầm để tìm chốt khóa cài đặt lực (thường có màu sắc khác biệt so với thân cờ lê). Vặn chốt này ngược chiều kim đồng hồ để mở khóa, chuẩn bị cho việc điều chỉnh dải lực.

Bước 2: Xác định dải lực trên thân cờ lê

Kiểm tra thang đo mô-men xoắn được khắc trên thân và tay cầm cờ lê. Thước đo trên thân hiển thị dải lực chính (ft-lb hoặc N.m), trong khi các vạch chia trên tay cầm xoay hiển thị giá trị lẻ bổ sung.

Bước 3: Xoay tay cầm để cài đặt lực cơ bản

Một tay giữ chắc thân cờ lê, tay còn lại xoay tay cầm theo chiều kim đồng hồ để tăng hoặc ngược chiều kim đồng hồ để giảm lực siết. Người thao tác có thể xoay cho đến khi mép tay cầm trùng với vạch lực chính mong muốn.

Bước 4: Điều chỉnh vạch số phụ chính xác

Để cài đặt chính xác các giá trị lẻ, bạn tiếp tục xoay nhẹ tay cầm để vạch số phụ trùng với đường trục dọc trên thân cờ lê. Xoay theo chiều kim đồng hồ giúp tăng giá trị và ngược lại.

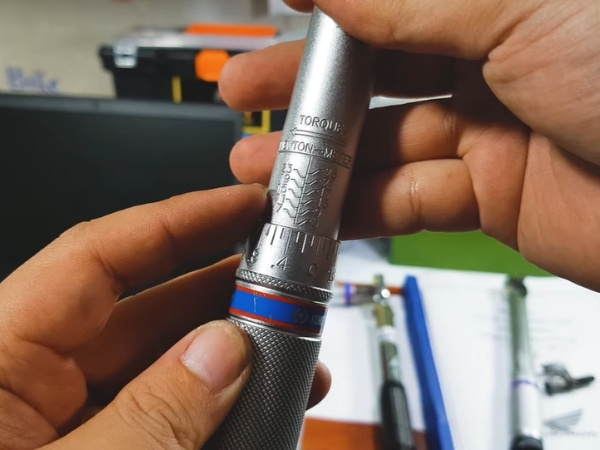

Xoay tay cầm để điều chỉnh vạch số phụ

Bước 5: Cộng tổng giá trị lực siết

Cộng giá trị trên thân chính với giá trị trên vạch xoay phụ để xác định tổng mô-men xoắn cài đặt. Ví dụ: Vạch thân chính chỉ 100 ft-lb, vạch tay cầm phụ chỉ 5 ft-lb, tổng lực cài đặt đạt 105 ft-lb.

Bước 6: Siết chặt chốt khóa cố định

Sau khi cài đặt xong mức lực mong muốn, hãy vặn chốt khóa ở đuôi tay cầm theo chiều kim đồng hồ cho đến khi chặt tay. Thao tác này giúp cố định tay cầm, tránh làm thay đổi dải lực trong quá trình thao tác.

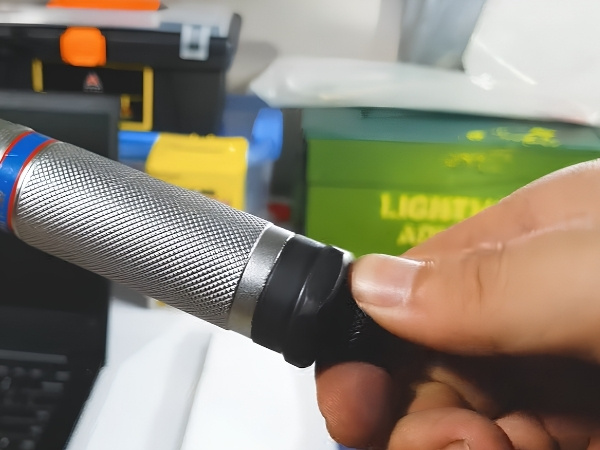

Vặn chốt khóa ở đuôi tay cầm theo chiều kim đồng hồ

Thực hiện hiệu chuẩn cờ lê lực đúng kỹ thuật và thời điểm giúp duy trì độ chính xác của lực siết trong quá trình sử dụng. Bên cạnh dịch vụ tư vấn kỹ thuật, An Khánh còn cung cấp cờ lê lực, cờ lê, mỏ lết và nhiều dụng cụ sửa chữa nhập khẩu từ Nhật Bản, phù hợp với nhu cầu của nhà máy, đại lý và các đơn vị sửa chữa. Quý khách hàng hãy liên hệ An Khánh để được tư vấn sản phẩm phù hợp và giao hàng tận nơi.
