Thông số kỹ thuật máy kiểm tra bình điện Midtronics
Mã số: FBT-50
Máy chuyên kiểm tra điện áp bình ắc quy 12V (chuyên cho xe máy Honda)
Sản phẩm FBT-50 được sử dụng trong các Xưởng dịch vụ của Honda Việt Nam

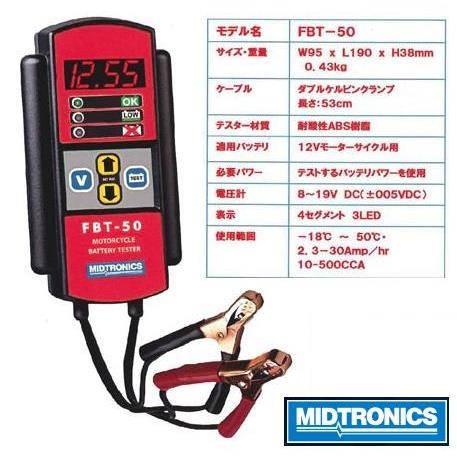

Thông số cơ bản của máy kiểm tra bình điện FBT-50:
![]() |
Máy kiểm tra bình điện 12V dùng cho xe máy Mã số: FBT-50 Kích thước: W95 x D190 x H38 Trọng lượng: 0,43kg Dải làm việc: 2.3Ah - 20Ah Kết quả đo: 8 - 19 V (dung sai 0.05V) Chiều dài dây kiểm tra: 53cm Nhiệt độ làm việc: -10 - 50 độ C |
Một số lưu ý khi sử dụng máy kiểm tra điện áp bình điện FBT-50:
. Máy kiểm tra bình điện FBT-50 sử dụng nguồn điện của ắc quy kiểm tra là nguồn năng lượng. FBT chỉ có thể hoạt động khi điện áp bình điện kiểm tra tối thiểu là 8V.
. Làm sạch các cực của bình điện bằng bàn chải trước khi tiến hành đo.
. Tắt công tắc máy và các thiết bị tiêu thụ điện khi đo vì có thể kết quả đo sẽ không chính xác.
. Nếu xe vừa hoạt động, bật đèn pha 30 giây để loại bỏ nguồn sạc, để ắc quy nghỉ khoảng 1 phút trước khi kiểm tra.
. Tiến hành kiểm tra như sau:

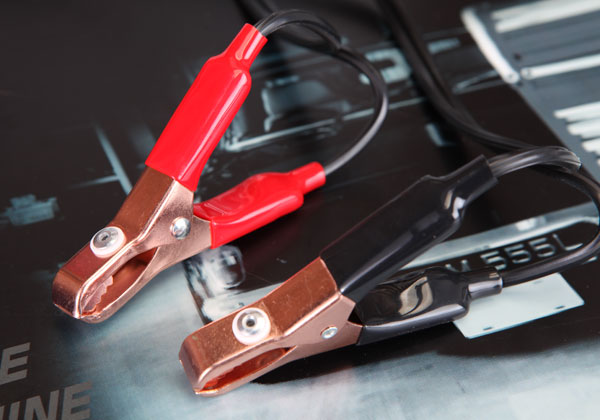

1. Nối các đầu kẹp với các cực của bình điện (đầu đỏ với cực dương và đầu đen với cực âm) tại vị trí chắc chắn nhất.
2. Chữ rEF sẽ hiện lên trên màn hình, số tham chiếu trước sẽ hiện lên
3. Dùng mũi tên để di chuyển đến số tham chiếu của ắc quy cần đo (Tham khảo Bảng tham chiếu để biết chính xác)
4. Bấm nút Kiểm tra
5. Một hoặc nhiều đèn tín hiệu sẽ báo để biết tình trạng của bình điện. Màn hình sẽ thể hiện điện áp của bình điện.
Kết quả kiểm tra và các thông số đèn tín hiệu trên màn hình FBT-50:
![]() |
Kết quả thể hiện trên FBT-50 như sau: . Đèn mùa Xanh: Bình ắc quy ở tình trạng tốt, có thể hoạt động bình thường . Đèn màu Xanh và Vàng: Cần sạc đầy Và có thể hoạt động bình thường . Đèn màu Vàng: Sau khi sạc đầy cần kiểm tra lại, Nếu kết quả giống như trước khi sạc, thay bình mới . Đèn màu Đỏ: Bình ắc quy đã hỏng, hoặc quá yếu sẽ sớm hư hỏng. Nên thay bình mới. |

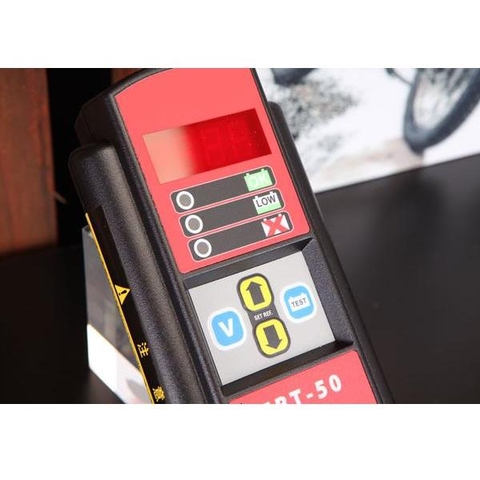

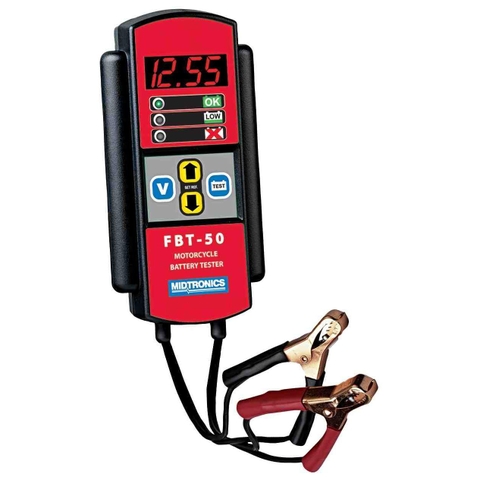

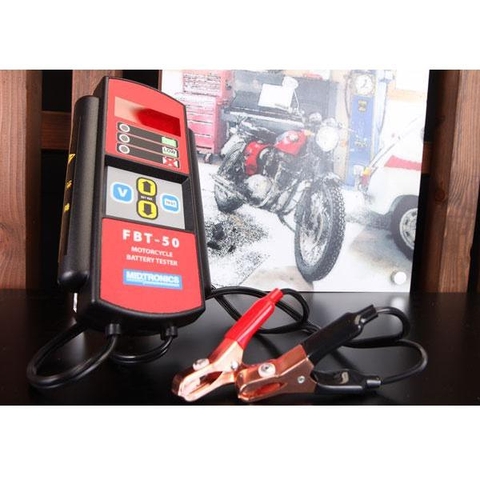

Một số hình ảnh sản phẩm đo và kiểm tra điện ắc quy FBT-50:
![]() |
![]() |
![]() |
FBT-50 có thể dùng để đo điện áp Nối đầu cặp với các cực của Bình điện, Sau đó bấm nút V để kiểm tra. Kết quả sẽ thể hiện điện áp của Bình điện Bình điện phải có điện áp tối thiểu (MIN: 8V) Vì FBT-50 sẽ sử dụng năng lượng của bình |
Bảng các số Tham chiếu cho các loại bình ắc quy dùng cho FBT-50:
![]() |
Vui lòng tìm hiểu và ghi nhớ các số Tham chiếu tương ứng đối với các loại ắc quy hiện thường sử dụng. Máy kiểm tra bình điện FBT-50 Sản phẩm chuyên dùng trong các Đại lý xe máy của các hãng xe tại Việt Nam như Honda, Yamaha, .. .. |
